iBasso AMP18 – Modulo amplificatore bilanciato discreto con 80 transistor e doppia 4,4 mm

€279,00

iBasso AMP18 è una scheda amplificatore sostituibile per i DAP iBasso DX340, DX320 e DX300.

Usa 80 transistor in un circuito bilanciato discreto a due stadi; ha uscita cuffie 4,4 mm, line out 4,4 mm e DC-IN 12 V.

Con il DX340 dà 1170 mW per canale su 32 Ω a batteria e 1740 mW con l’alimentatore da 12 V.

Assistenza Extrasound per configurazione, cuffie e scelta degli accessori: Contattaci via mail

Potenza: 1170 mW a batteria, 1740 mW con DC-IN (32 Ω). Uscite: 4,4 mm cuffie e line out. Per: DX340, DX320, DX300.

Disponibile|Spedito in 1-2 giorni

Solo 2 prodotti disponibili!
Rivenditore ufficiale iBasso
I vantaggi di scegliere Extrasound
  • Spedizione Gratis per ordini superiori a € 300,00
  • Valutazione dei clienti “Eccellente” 4,8/5
  • Assistenza telefonica lun-sab 09.00-18.00
Contattaci su Whatsapp 3334188754

Approfitta della nostra esperienza, contatta Fabrizio su Whatsapp per qualsiasi dubbio o domanda.

iBasso AMP18 scheda amplificatore discreta con 80 transistor, uscite 4,4 mm cuffie e line out

La iBasso AMP18 scheda amplificatore è una scheda sostituibile per i DAP iBasso DX340, DX320 e DX300. Usa 40 transistor doppi, cioè 80 transistor in tutto, in un circuito bilanciato discreto a due stadi con retroazione in corrente in cascata.

Ha due prese 4,4 mm, una per le cuffie e una line out bilanciata, più l’ingresso DC-IN 12 V. Con il DX340 l’uscita cuffie dà 1170 mW per canale su 32 Ω a batteria e 1740 mW con l’alimentatore da 12 V.

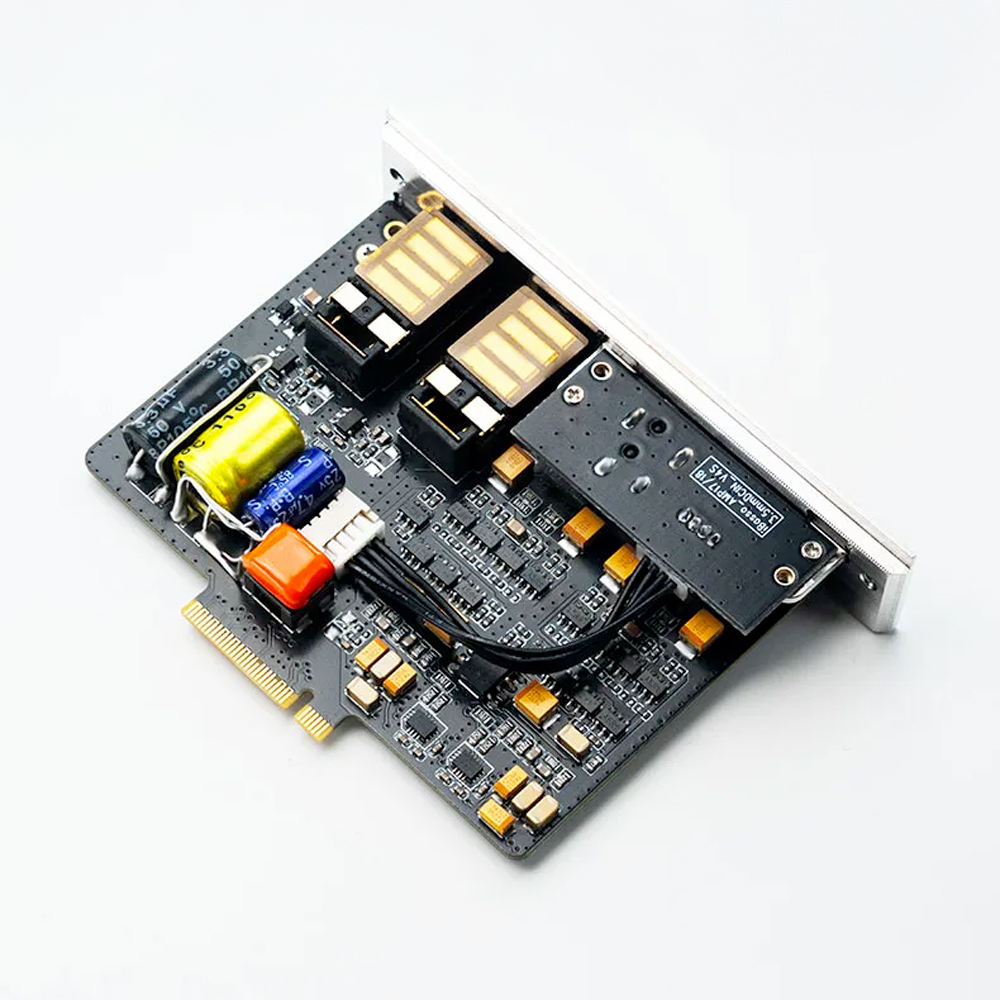

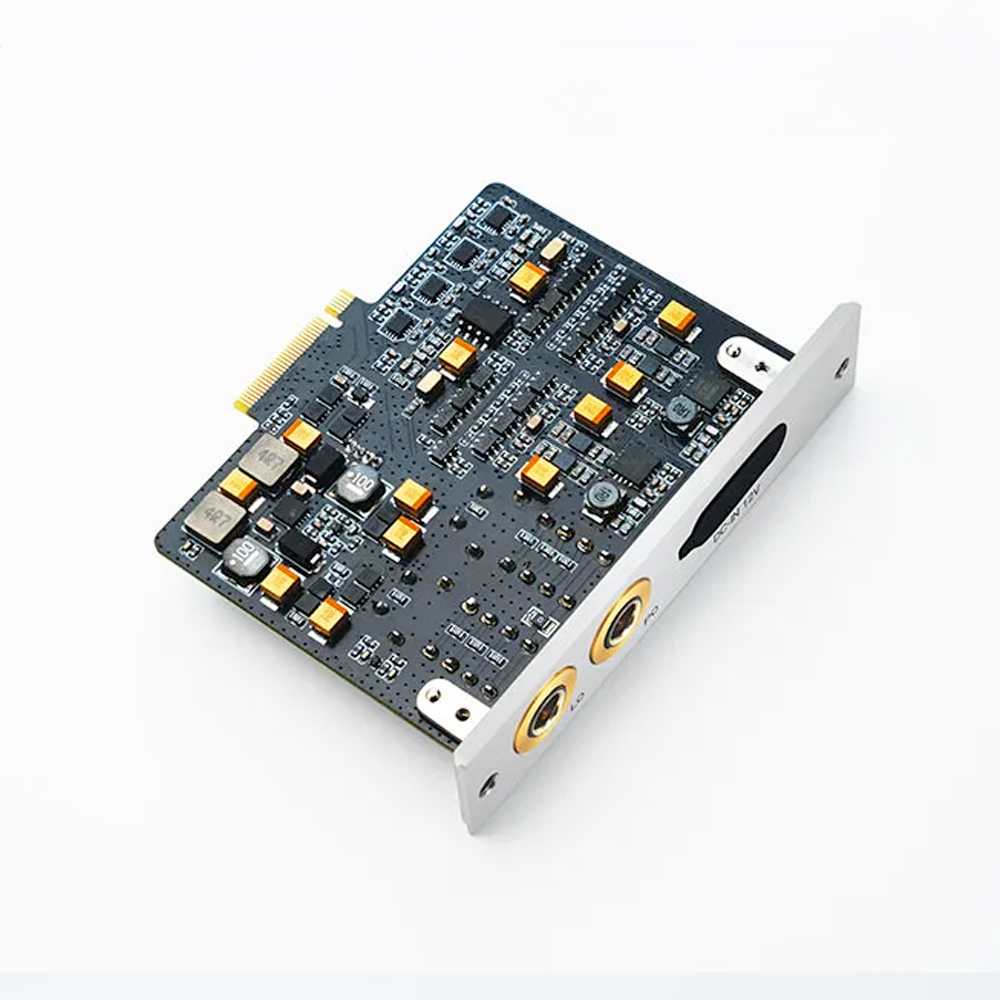

Scheda iBasso AMP18 vista dal lato dei componenti e dal lato del pannello con le due prese 4,4 mm

Il circuito a 80 transistor della scheda AMP18

Il primo stadio unisce amplificatori operazionali e transistor; il secondo, invece, usa specchi di corrente con uscite complementari. Secondo iBasso la retroazione in corrente in cascata evita i ritardi sui transienti dei circuiti con forte retroazione globale.

In più l’uscita complementare amplifica in modo simmetrico le due metà dell’onda e riduce la distorsione asimmetrica tipica di alcune uscite a transistor. Infine l’impedenza di uscita è di 1,2 Ω.

Alimentazione DC-IN 12 V

Collegando l’alimentatore da 12 V del DX340 alla presa DC-IN della scheda, l’escursione di tensione sale a ±12 V e si attiva la modalità Super Gain: la potenza passa da 1170 a 1740 mW per canale su 32 Ω. I valori dichiarati da iBasso si riferiscono al DX340.

Cosa non ha

La AMP18 non ha uscita cuffie da 3,5 mm: entrambe le prese sono 4,4 mm bilanciate. Con cuffie o IEM terminati 3,5 mm serve quindi un cavo bilanciato o la scheda AMP16. Inoltre l’alimentatore da 12 V non è nella confezione della scheda.

Per chi è pensata la scheda amplificatrice discreta AMP18

La iBasso AMP18 scheda amplificatore è pensata per chi ha un DX340, DX320 o DX300, usa cuffie o IEM con cavo 4,4 mm e cerca un’amplificazione interamente a transistor discreti. Per esempio chi usa cuffie a bassa impedenza che richiedono molta corrente.

Inoltre la line out bilanciata dedicata è utile a chi collega il lettore a un amplificatore per cuffie esterno o a un impianto.

Come si monta e si usa

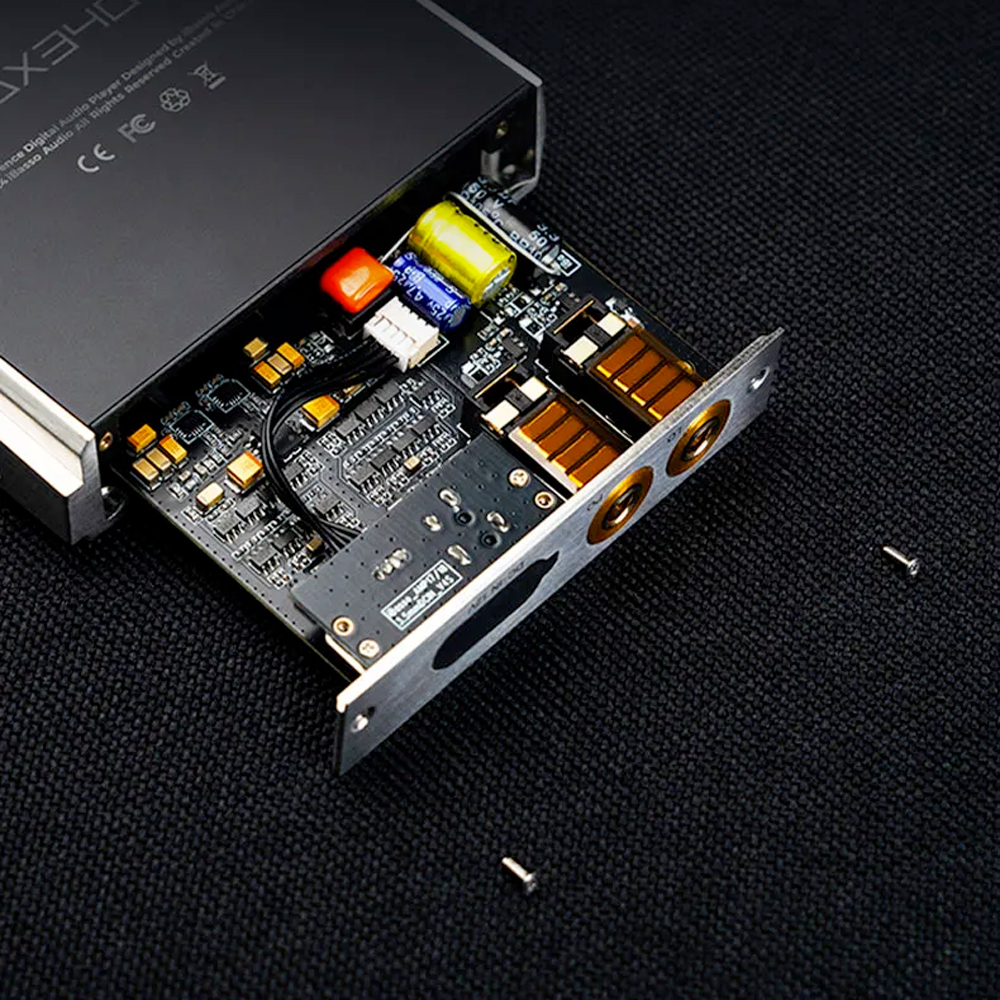

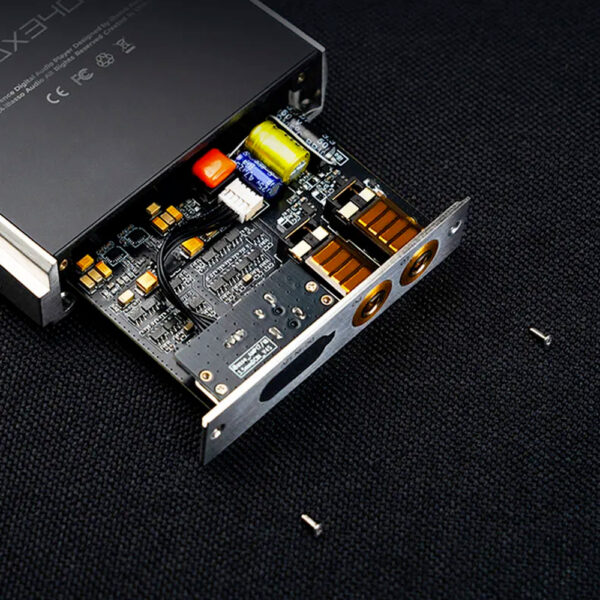

Il modulo AMP18 per DX340 si fissa con le viti, al posto della scheda in uso; nella confezione ci sono il cacciavite e le viti. Con IEM sensibili, quindi, conviene partire dal volume e dal guadagno più bassi. In più, per la potenza massima, si collega l’alimentatore da 12 V alla presa DC-IN.

Quale scheda AMP iBasso scegliere

Oltre alla AMP15 fornita con il DX340 (8 buffer BUF634, 1200 mW a batteria e 2150 mW con DC-IN), Extrasound propone quattro schede iBasso. Le differenze principali, secondo i dati ufficiali, sono queste:

  • AMP16: due valvole Raytheon JAN6418 più modalità Classe AB, uscite 4,4 mm e 3,5 mm, fino a 1000 mW a batteria e 2000 mW con DC-IN (Classe AB). Vai alla scheda
  • AMP17: transistor al nitruro di gallio (GaN), uscite 4,4 mm cuffie e 4,4 mm line out, 1030 mW a batteria e 1900 mW con DC-IN. Vai alla scheda
  • AMP18: 80 transistor in due stadi, uscite 4,4 mm cuffie e 4,4 mm line out, 1170 mW a batteria e 1740 mW con DC-IN. (questo modello)
  • AMP19: valvola Nutube 6P1 più modalità Super Classe A a 20 transistor doppi, fino a 2150 mW con DC-IN. Vai alla scheda

Il criterio pratico è questo. Chi vuole il suono delle valvole sceglie tra AMP16 e AMP19, che hanno anche una modalità a transistor. Chi usa il DX340 anche come sorgente per un impianto, invece, guarda alle AMP17 e AMP18, che hanno una line out 4,4 mm dedicata; la AMP16 è l’unica con uscita cuffie 3,5 mm.

Domande frequenti sulla scheda iBasso AMP18

Su quali lettori funziona?
Secondo iBasso sul DX340 e anche sui DX300 e DX320.

Ha l’uscita 3,5 mm?
No, ha due prese 4,4 mm: una per le cuffie e una line out bilanciata.

Che differenza c’è con la AMP17?
La AMP17 usa transistor GaN e arriva a 1900 mW con DC-IN; la AMP18 usa 80 transistor tradizionali e arriva a 1740 mW, ma a batteria dà di più (1170 contro 1030 mW).

Cosa c’è nella confezione?
La scheda, un cacciavite, le viti e il certificato di garanzia.

Specifiche tecniche

Generale

  • Modello: iBasso AMP18
  • Tipo: scheda amplificatore per cuffie sostituibile, bilanciata discreta
  • Lettori: iBasso DX340, DX320, DX300
  • Circuito: 40 transistor doppi (80 transistor), due stadi, retroazione in corrente in cascata, uscita complementare
  • Uscite: cuffie 4,4 mm bilanciata, line out 4,4 mm bilanciata
  • Alimentazione esterna: DC-IN 12 V (±12 V)
  • Confezione: scheda, cacciavite, viti, certificato di garanzia

Uscita cuffie 4,4 mm (con DX340)

  • Potenza: 1170 + 1170 mW su 32 Ω a batteria; 1740 + 1740 mW con DC-IN 12 V
  • THD+N: -114 dB (senza carico), -105 dB (300 Ω), -93 dB (32 Ω)
  • Gamma dinamica: 123 dB
  • Rapporto S/N: 122 dB
  • Diafonia: 122 dB
  • Risposta in frequenza: 10 Hz – 40 kHz (±0,9 dB)
  • Impedenza di uscita: 1,2 Ω

Line out 4,4 mm (con DX340)

  • THD+N: -110 dB (senza carico)
  • Gamma dinamica: 123 dB
  • Rapporto S/N: 123 dB
  • Diafonia: 114 dB
