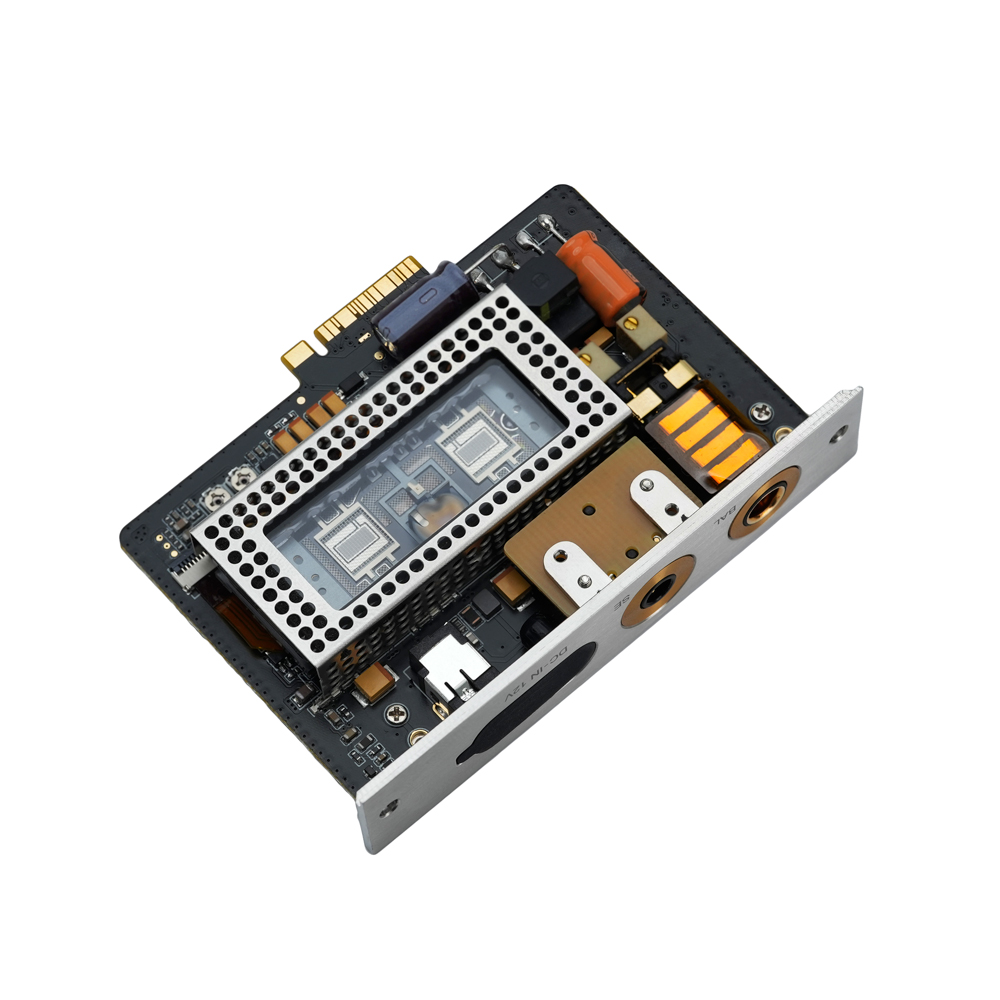

iBasso AMP19 è il modulo amplificatore per DX340 che combina una vera Nutube 6P1 con un secondo circuito Super Class A discreto, offrendo due differenti personalità sonore in un’unica scheda.
Il iBasso AMP19 modulo Nutube 6P1 e Super Class A per DX340 rappresenta una delle soluzioni più evolute sviluppate da iBasso per la piattaforma modulare DX340. All’interno dello stesso AMP Card convivono infatti due differenti modalità di amplificazione: Tube Mode, basata sulla valvola Nutube 6P1, e Super Class A Mode, realizzata con 20 dual transistor in configurazione discreta.
Di conseguenza, l’utente può scegliere fra una riproduzione più calda, morbida e armonicamente ricca oppure un’impostazione caratterizzata da maggiore densità, corrente, velocità e dinamica. Inoltre, grazie all’ingresso DC-IN 12 V, AMP19 può aumentare sensibilmente la tensione di alimentazione dello stadio cuffie e raggiungere fino a 2150 + 2150 mW su 32 ohm attraverso l’uscita bilanciata da 4,4 mm.
Due amplificatori in un’unica AMP Card
La caratteristica fondamentale di AMP19 è la presenza di due modalità sonore realmente differenti.
Non si tratta semplicemente di due filtri o equalizzazioni: Tube Mode e Super Class A utilizzano architetture di amplificazione differenti, permettendo di modificare il comportamento della sezione analogica del DX340 in funzione delle cuffie, degli auricolari e del tipo di ascolto.
In questo modo AMP19 rende il DX340 ancora più flessibile, consentendo di passare da una presentazione più analogica e rilassata a una risposta più energica e autorevole senza sostituire fisicamente il modulo.
Tube Mode con Nutube 6P1
In Tube Mode, AMP19 utilizza una Nutube 6P1 come stadio di preamplificazione.
La Nutube impiegata è una valvola triodo di sesta generazione sviluppata congiuntamente da Korg e Noritake. È stata progettata per mantenere molte delle caratteristiche sonore associate alle valvole tradizionali, adattandole però a dispositivi compatti e portatili.
Secondo iBasso, questa modalità introduce una maggiore ricchezza armonica, con un suono più caldo, rilassato e naturale. Inoltre, voci e strumenti assumono una tessitura più morbida e una presentazione complessivamente più vicina alla tradizionale esperienza valvolare.
Nutube: lunga durata e basso consumo
La Nutube 6P1 nasce per superare alcuni dei limiti tipici delle valvole convenzionali quando vengono impiegate in dispositivi portatili.
- Durata dichiarata: oltre 30.000 ore.
- Consumo: circa il 2% rispetto a una valvola tradizionale.
- Dimensioni: circa il 30% di una valvola tradizionale.
Queste caratteristiche permettono a iBasso di integrare una vera tecnologia a emissione elettronica all’interno di una scheda amplificatrice sostituibile destinata a un DAP portatile.
Super Class A con 20 dual transistor
La seconda anima di AMP19 è la modalità Super Class A.
In questo caso iBasso utilizza 20 dual transistor per costruire uno stadio di amplificazione completamente discreto, capace di fornire fino a 2 A di corrente.
La notevole riserva di corrente è progettata per offrire maggiore energia, dinamica e capacità di controllo. Inoltre, iBasso descrive questa modalità come più rapida sui transienti, più piena e particolarmente efficace nel restituire densità e tessitura delle voci.
Super Class A è quindi particolarmente interessante con cuffie che richiedono maggiore autorità e corrente, oppure quando si desidera una presentazione più incisiva rispetto al carattere maggiormente rilassato della modalità Nutube.
Tube Mode oppure Super Class A?
Le due modalità non devono essere considerate una migliore dell’altra, perché rispondono a filosofie di ascolto differenti.
Tube Mode privilegia calore, armoniche, fluidità e una presentazione maggiormente analogica. È particolarmente interessante con voci, jazz, strumenti acustici e registrazioni nelle quali naturalezza e atmosfera assumono un ruolo centrale.
Super Class A, invece, punta maggiormente su corrente, densità, dinamica e velocità. Pertanto, può essere preferibile con cuffie più impegnative, musica elettronica, rock, grandi ensemble e registrazioni nelle quali impatto e controllo sono determinanti.
La possibilità di scegliere fra queste due impostazioni direttamente sullo stesso modulo costituisce uno dei principali punti di forza di AMP19.
Alimentazione esterna DC-IN 12 V
AMP19 integra un ingresso dedicato DC-IN 12 V.
Quando viene utilizzata un’alimentazione esterna compatibile, la tensione dello stadio amplificatore cuffie passa da circa ±6,5 V a ±12 V.
Questo incremento consente di aumentare significativamente la potenza disponibile e porta l’uscita bilanciata da 4,4 mm, in modalità Super Class A, fino a 2150 + 2150 mW su 32 ohm.
Di conseguenza, il DX340 può mantenere un formato portatile offrendo contemporaneamente una capacità di pilotaggio vicina a quella di diversi amplificatori desktop.
Tecnologia DC-IN brevettata
iBasso indica la tecnologia di alimentazione esterna a 12 V utilizzata da AMP19 come oggetto di un brevetto nazionale.
Il numero di brevetto riportato dal produttore è ZL 2025 1 0707956.3.
L’ingresso DC-IN non deve quindi essere interpretato come una semplice presa di alimentazione aggiuntiva: viene utilizzato per innalzare direttamente i rail dello stadio cuffie e aumentare le prestazioni dell’amplificazione.

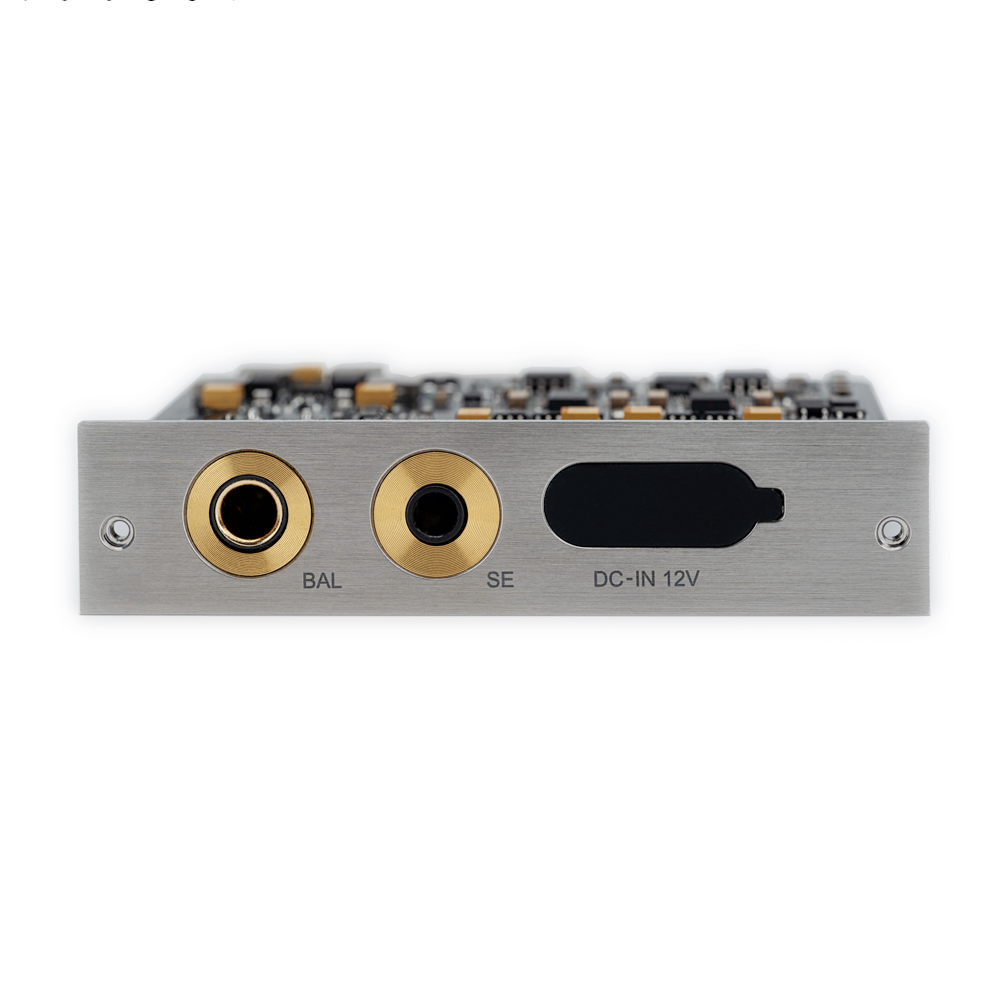

Uscite 4,4 mm bilanciata e 3,5 mm single-ended
AMP19 offre entrambe le principali connessioni cuffia:
- 4,4 mm: uscita bilanciata.
- 3,5 mm: uscita single-ended.
La presenza di entrambe consente di utilizzare AMP19 sia con cuffie e IEM bilanciati sia con modelli dotati di tradizionale terminazione 3,5 mm.
La maggiore potenza viene naturalmente raggiunta attraverso l’uscita bilanciata da 4,4 mm.
Controllo volume hardware JRC
In Tube Mode, AMP19 utilizza un controllo di volume hardware JRC.
La regolazione avviene nel dominio analogico e permette quindi di preservare integralmente il segnale proveniente dal DAC, evitando l’attenuazione digitale del volume.
Inoltre, questa soluzione è stata implementata per contenere il rumore di fondo alle basse intensità di ascolto, aspetto particolarmente importante con IEM ad alta sensibilità.
100 livelli di regolazione
Il controllo JRC mette a disposizione 100 step di volume.
La regolazione fine permette di trovare più facilmente il livello ideale sia con auricolari particolarmente sensibili sia con cuffie ad alta impedenza.
È una soluzione particolarmente importante in modalità valvolare, dove una gestione accurata del guadagno e del livello di uscita aiuta a mantenere basso il rumore percepibile.
Sistema PORON contro la microfonicità
Una delle difficoltà nell’integrare una valvola in un dispositivo portatile è la sensibilità alle vibrazioni meccaniche.

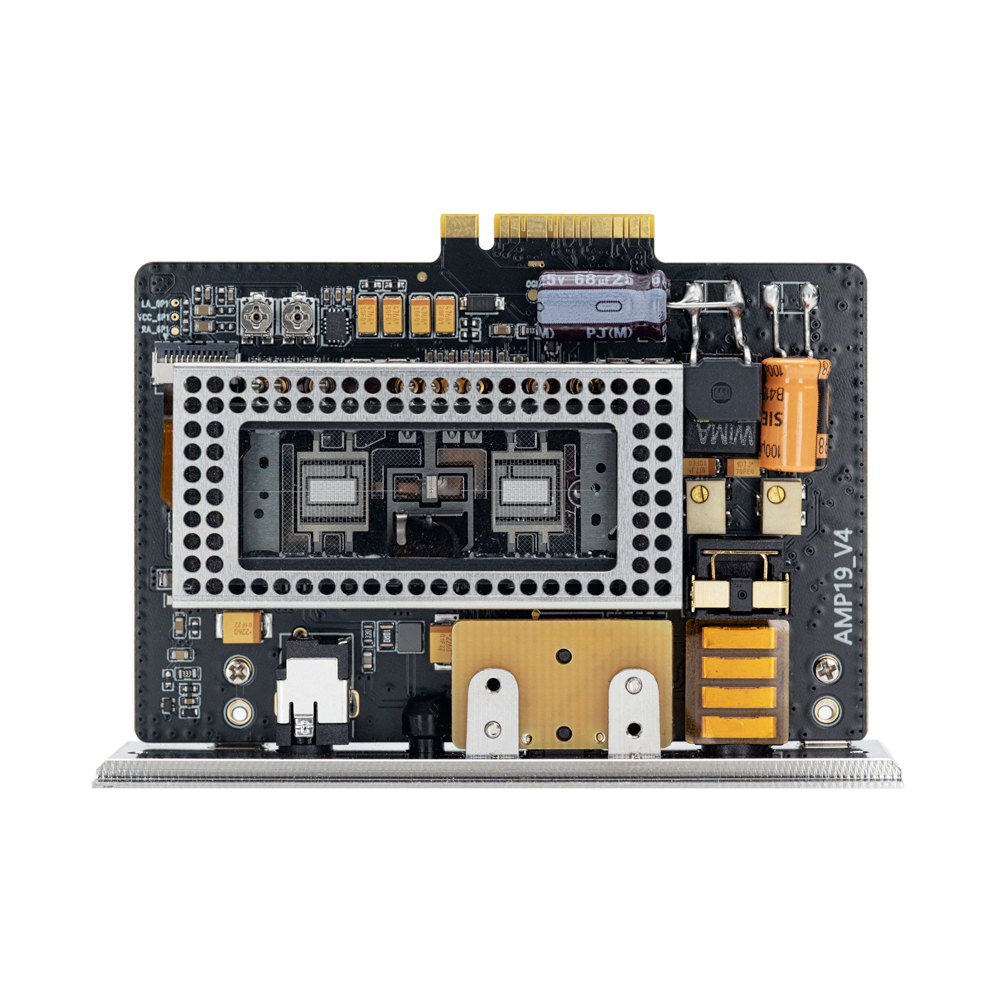

Per questo motivo iBasso ha sviluppato un particolare sistema di montaggio basato su materiale PORON.
La Nutube viene installata con una configurazione sostanzialmente sospesa all’interno del modulo. Di conseguenza, vibrazioni e urti vengono maggiormente assorbiti prima di raggiungere l’elemento valvolare.
Questa soluzione è progettata specificamente per ridurre l’effetto microfonico, particolarmente importante in un dispositivo destinato anche all’utilizzo portatile.
Test Audio Precision APx555
Ogni AMP19 viene sottoposto a misurazioni mediante Audio Precision APx555 prima della spedizione.
APx555 è uno degli analizzatori audio di riferimento utilizzati per misure di distorsione, rumore e prestazioni dei circuiti audio.
Inoltre, iBasso esegue una calibrazione manuale del funzionamento della Nutube 6P1 per ridurre le differenze tra i diversi esemplari.
Calibrazione manuale delle Nutube
Il circuito dispone di quattro potenziometri hardware multigiro utilizzati dagli ingegneri iBasso per calibrare e abbinare manualmente il funzionamento delle Nutube.
L’obiettivo è ottenere un comportamento coerente tra differenti AMP19, mantenendo contemporaneamente la naturalezza e la stratificazione tipiche del funzionamento valvolare.
Quattro livelli di Gain
AMP19 permette di sfruttare i quattro livelli di guadagno disponibili sulla piattaforma:
- Low Gain
- Mid Gain
- High Gain
- Super Gain
Inoltre, il livello di tensione disponibile cambia in funzione della modalità di amplificazione e dell’uscita utilizzata.
Questo rende AMP19 particolarmente versatile sia con IEM a elevata sensibilità sia con cuffie circumaurali decisamente più impegnative.
Super Class A – uscita bilanciata 4,4 mm
- Output Level Super Gain: 8,3 Vrms.
- Output Level High Gain: 5,8 Vrms.
- Output Level Mid Gain: 3,8 Vrms.
- Output Level Low Gain: 1,8 Vrms.
- Potenza con DC-IN 12 V: 2150 + 2150 mW @ 32Ω.
- Potenza a batteria: 1000 + 1000 mW @ 32Ω.
- THD+N: -109 dB, A-weighted, carico 300Ω.
- Rapporto segnale/rumore: 121 dB.
- Gamma dinamica: 121 dB.
- Crosstalk: -114 dB.
- Risposta in frequenza: 10 Hz – 40 kHz ±1 dB.
- Impedenza di uscita: 1,4Ω.
Super Class A – uscita 3,5 mm
- Output Level Super Gain: 4,15 Vrms.
- Output Level High Gain: 2,92 Vrms.
- Output Level Mid Gain: 1,89 Vrms.
- Output Level Low Gain: 0,89 Vrms.
- Potenza con DC-IN 12 V: 500 + 500 mW @ 32Ω.
- Potenza a batteria: 260 + 260 mW @ 32Ω.
- THD+N: -105 dB, A-weighted, carico 300Ω.
- Rapporto segnale/rumore: 110 dB.
- Gamma dinamica: 110 dB.
- Crosstalk: -114 dB.
- Risposta in frequenza: 10 Hz – 40 kHz ±1 dB.
- Impedenza di uscita: 0,7Ω.
Tube Mode – uscita bilanciata 4,4 mm
- Output Level Super Gain: 7,7 Vrms.
- Output Level High Gain: 4,53 Vrms.
- Output Level Mid Gain: 2,92 Vrms.
- Output Level Low Gain: 1,55 Vrms.
- Potenza con DC-IN 12 V: 1850 + 1850 mW @ 32Ω.
- Potenza a batteria: 590 + 590 mW @ 32Ω.
- Risposta in frequenza: 10 Hz – 40 kHz ±1 dB.
- Impedenza di uscita: 1,4Ω.
Tube Mode – uscita 3,5 mm
- Output Level Super Gain: 3,7 Vrms.
- Output Level High Gain: 2,3 Vrms.
- Output Level Mid Gain: 1,49 Vrms.
- Output Level Low Gain: 0,79 Vrms.
- Potenza con DC-IN 12 V: 428 + 428 mW @ 32Ω.
- Potenza a batteria: 165 + 165 mW @ 32Ω.
- Risposta in frequenza: 10 Hz – 40 kHz ±1 dB.
- Impedenza di uscita: 0,7Ω.
Utilizzo a batteria oppure con alimentazione 12 V
AMP19 può essere utilizzato normalmente sfruttando la batteria del DX340 oppure collegando un’alimentazione esterna a 12 V.
A batteria mantiene la completa trasportabilità del lettore. Invece, quando viene utilizzato in una postazione desktop con DC-IN 12 V, le prestazioni dello stadio di uscita aumentano in maniera significativa.
La differenza è particolarmente evidente con cuffie full-size che richiedono maggiore tensione e corrente.
Prove d’ascolto – Tube Mode
La modalità Nutube è quella da scegliere quando si ricerca soprattutto fluidità, ricchezza armonica e naturalezza sulle voci.
Con jazz, cantautorato e registrazioni acustiche, la presentazione tende a diventare più morbida e avvolgente. Inoltre, il decadimento degli strumenti e le armoniche possono assumere una consistenza più organica.
Le voci sono il punto sul quale il carattere della Nutube emerge maggiormente: il centro gamma tende a risultare più pieno e coinvolgente, mantenendo comunque la notevole capacità di risoluzione del DX340.
Prove d’ascolto – Super Class A
Super Class A offre invece una sensazione di maggiore immediatezza, energia e controllo.
La riserva di corrente consente di affrontare con maggiore autorità passaggi dinamici complessi e cuffie che richiedono una sezione di amplificazione particolarmente robusta.
Inoltre, transienti e attacchi risultano più rapidi, mentre basso e medio-basso acquistano maggiore solidità e definizione.
Con musica rock, elettronica e grandi registrazioni orchestrali, questa modalità può risultare particolarmente convincente grazie alla combinazione di potenza, densità e velocità.
AMP19 rispetto ad AMP16
Entrambi permettono di introdurre un carattere valvolare nel DX340, ma adottano soluzioni differenti.
AMP16 utilizza valvole Raytheon JAN6418 e offre modalità Tube e Class AB.
AMP19 impiega invece la più recente Nutube 6P1 e affianca alla modalità valvolare una vera architettura Super Class A discreta con 20 dual transistor.
Di conseguenza, AMP19 rappresenta una proposta tecnicamente più ambiziosa per chi desidera unire carattere valvolare e capacità di pilotaggio elevata.
AMP19 rispetto ad AMP17
AMP17 utilizza una diversa filosofia progettuale basata su tecnologia GaN e punta soprattutto su velocità, corrente e comportamento dinamico.
AMP19 aggiunge invece la possibilità di scegliere tra Nutube e Super Class A, risultando quindi maggiormente orientato a chi desidera modificare sensibilmente la personalità sonora del DX340 a seconda dell’ascolto.
AMP19 rispetto ad AMP18
AMP18 è un modulo completamente discreto progettato intorno a una matrice di 80 transistor e a un circuito cascaded current feedback.
AMP19 introduce invece la combinazione fra Nutube 6P1 e Super Class A. La scelta dipende quindi non soltanto dalla potenza richiesta, ma soprattutto dal tipo di presentazione sonora desiderata.
Aggiornamento firmware obbligatorio
Prima di utilizzare AMP19 è necessario aggiornare il iBasso DX340 al firmware V1.08 o successivo.
Questo passaggio è importante perché il supporto software è necessario per la corretta gestione del nuovo modulo e delle sue modalità operative.
È quindi consigliabile eseguire l’aggiornamento del DX340 prima dell’installazione della scheda AMP19.
Informazioni utili

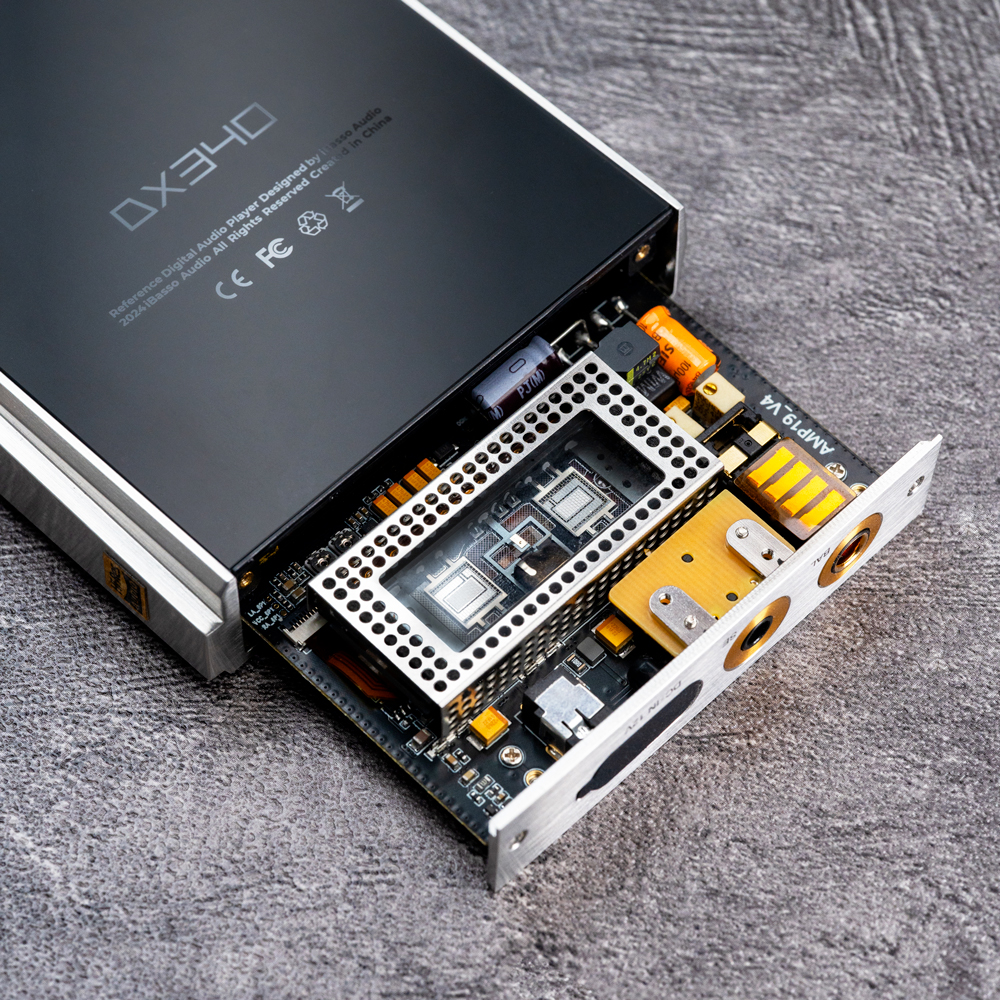

AMP19 è una scheda amplificatrice sostituibile dedicata al iBasso DX340 e non un amplificatore cuffie autonomo.
Per utilizzarla è quindi necessario possedere un DX340 compatibile e correttamente aggiornato.
Inoltre, per sfruttare la massima potenza dichiarata è necessario collegare un’alimentazione esterna compatibile all’ingresso DC-IN 12 V. L’utilizzo a batteria rimane pienamente supportato, ma con valori di potenza inferiori.
Extrasound può fornire assistenza nella configurazione del DX340, nell’aggiornamento firmware e nella scelta della modalità, del gain e dell’alimentazione più adatti alle cuffie o agli IEM utilizzati.
Il iBasso AMP19 modulo Nutube 6P1 e Super Class A per DX340 è quindi particolarmente indicato per chi vuole trasformare il DX340 in una piattaforma ancora più versatile, capace di passare da una riproduzione valvolare calda e coinvolgente a una amplificazione discreta potente, rapida e ad alta corrente.
Specifiche Tecniche
- Modello: iBasso AMP19.
- Tipologia: modulo amplificatore sostituibile per DAP.
- Compatibilità dichiarata: iBasso DX340.
- Modalità di amplificazione: Tube Mode e Super Class A Mode.
- Valvola: Nutube 6P1, sesta generazione.
- Sviluppo Nutube: Korg e Noritake.
- Durata Nutube dichiarata: oltre 30.000 ore.
- Super Class A: circuito discreto con 20 dual transistor.
- Corrente massima dichiarata: fino a 2 A.
- Uscita bilanciata: 4,4 mm.
- Uscita single-ended: 3,5 mm.
- Ingresso alimentazione: DC-IN 12 V.
- Rail amplificatore a batteria: circa ±6,5 V.
- Rail amplificatore con DC-IN: fino a ±12 V.
- Massima potenza Super Class A 4,4 mm con 12 V: 2150 + 2150 mW @ 32Ω.
- Massima potenza Super Class A 4,4 mm a batteria: 1000 + 1000 mW @ 32Ω.
- Massima potenza Tube 4,4 mm con 12 V: 1850 + 1850 mW @ 32Ω.
- Massima potenza Tube 4,4 mm a batteria: 590 + 590 mW @ 32Ω.
- Controllo volume Tube Mode: hardware analogico JRC.
- Regolazione volume: 100 step.
- Sospensione Nutube: sistema PORON anti-vibrazione.
- Controllo qualità: misurazione Audio Precision APx555.
- Calibrazione: manuale tramite 4 potenziometri hardware multigiro.
- Gain: Low, Mid, High e Super Gain.
- Risposta in frequenza: 10 Hz – 40 kHz ±1 dB.
- Impedenza uscita 4,4 mm: 1,4Ω.
- Impedenza uscita 3,5 mm: 0,7Ω.
- Firmware richiesto: DX340 V1.08 o successivo.
- Brevetto DC-IN: ZL 2025 1 0707956.3.
