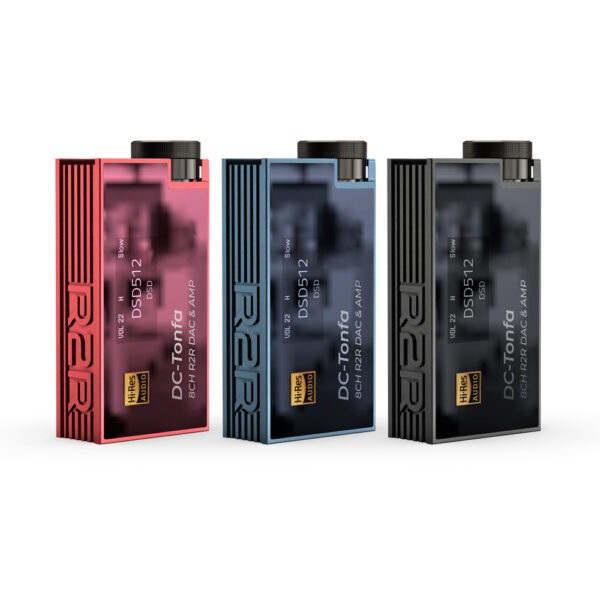

iBasso DC-Tonfa è un DAC AMP USB R2R discreto a 8 canali con architettura true balanced, 312 resistenze di precisione e fino a 800 + 800 mW su 32 Ω.
Il iBasso DC-Tonfa DAC AMP USB R2R bilanciato 8 canali porta una vera architettura DAC R2R discreta di livello desktop in un dispositivo portatile da appena 45 grammi. Il progetto utilizza una conversione 24 bit fully balanced e completamente differenziale, realizzata attraverso 312 resistenze a film metallico ad alta precisione, FPGA proprietario iBasso e una rete hardware dedicata alla compensazione delle tolleranze.
Inoltre, DC-Tonfa combina doppio oscillatore femtosecondo Accusilicon, alimentazione ultra-low noise con regolatore Linear LT3042 e uno stadio di amplificazione costituito da 2 dual OPAMP Texas Instruments e 4 buffer BUF634A. Il risultato è un dongle estremamente sofisticato, capace di erogare fino a 800 + 800 mW su 32 Ω dall’uscita bilanciata da 4,4 mm, mantenendo al tempo stesso consumi particolarmente contenuti.
DAC R2R discreto a 8 canali
Il cuore del DC-Tonfa è un DAC R2R discreto a 8 canali.
iBasso utilizza una struttura true balanced completamente differenziale, molto più complessa rispetto alle tradizionali reti R2R single-ended.
Secondo il progetto iBasso, questa architettura permette di migliorare la linearità ai bassissimi livelli e ridurre gli effetti della distorsione nel passaggio per lo zero, preservando allo stesso tempo il carattere naturale e musicale tipicamente associato alla conversione R2R.
Architettura True Balanced completamente differenziale
La conversione viene gestita attraverso una struttura 24 bit fully balanced.
I differenti rami della conversione lavorano quindi in configurazione simmetrica, permettendo al DC-Tonfa di mantenere una vera architettura differenziale dalla sezione DAC fino agli stadi successivi.
Di conseguenza, iBasso punta a combinare densità timbrica, dinamica, microdettaglio e naturalezza in un formato decisamente più compatto rispetto a un DAC R2R desktop.
312 resistenze a film metallico di precisione
La rete R2R utilizza complessivamente 312 resistenze a film metallico ad alta precisione e basso coefficiente termico.
Si tratta di un numero particolarmente elevato per un DAC portatile e necessario per realizzare l’architettura R2R bilanciata a 8 canali.
Inoltre, la stabilità termica delle resistenze aiuta a mantenere consistenti i valori elettrici durante l’utilizzo.
60 resistenze dedicate alla compensazione hardware
Oltre alla rete principale, iBasso utilizza 60 resistenze ad alta precisione dedicate alla compensazione hardware.
Questa rete lavora insieme agli algoritmi implementati nell’FPGA per compensare le tolleranze dei singoli componenti e la deriva termica.
Pertanto, il DC-Tonfa non si limita a utilizzare una rete R2R discreta, ma integra anche un sistema dedicato a migliorarne accuratezza, linearità e coerenza tra i canali.
FPGA proprietario iBasso
La gestione digitale viene affidata a un FPGA con algoritmi sviluppati internamente da iBasso.
Il sistema interviene sulla conversione R2R e sulla compensazione delle tolleranze delle resistenze, oltre a gestire le differenti modalità di filtraggio digitale.
Inoltre, permette a iBasso di controllare direttamente una parte fondamentale dell’elaborazione senza affidarsi esclusivamente a soluzioni integrate standard.
Doppio oscillatore femtosecondo Accusilicon
DC-Tonfa utilizza 2 oscillatori femtosecondo Accusilicon.
I clock di elevata precisione forniscono un riferimento temporale stabile alla sezione digitale e contribuiscono alla riduzione del jitter.
Di conseguenza, il progetto punta a preservare microinformazioni, timing e naturalezza della riproduzione.
Modalità NOS
Il DC-Tonfa permette di utilizzare la conversione in NOS – Non Oversampling.
Questa modalità evita il tradizionale sovracampionamento digitale e permette di ascoltare la rete R2R secondo un’impostazione particolarmente diretta.
È quindi una delle modalità più interessanti per chi ricerca il carattere tipico della conversione R2R.
Quattro filtri digitali proprietari
Oltre alla modalità NOS, iBasso integra 4 differenti filtri digitali proprietari.
L’utente può quindi modificare il comportamento della conversione e scegliere l’impostazione più adatta alle proprie cuffie, agli IEM utilizzati e alle preferenze personali.
Questa possibilità amplia sensibilmente la flessibilità sonora rispetto a un tradizionale DAC R2R limitato alla sola scelta OS/NOS.
Linear LT3042 Ultra-Low Noise
La sezione DAC utilizza un regolatore Linear Technology LT3042 ultra-low noise.
iBasso dichiara un rumore di uscita di appena 0,8 μV e una reiezione del ripple dell’alimentazione di 100 dB.
La sezione R2R riceve quindi un’alimentazione dedicata estremamente pulita e stabile.
Stadio di amplificazione ad alta corrente
La sezione analogica utilizza una configurazione OPAMP + buffer.
Il circuito comprende 2 dual OPAMP Texas Instruments e 4 buffer BUF634A, una dotazione decisamente importante per un DAC AMP USB di queste dimensioni.
Di conseguenza, il DC-Tonfa non punta soltanto sulla conversione R2R, ma anche sulla capacità di pilotare direttamente cuffie e IEM di livello elevato.
800 + 800 mW su 32 Ohm
L’uscita bilanciata da 4,4 mm raggiunge una potenza dichiarata di 800 + 800 mW su 32 Ω con THD inferiore allo 0,5%.
Si tratta di una potenza molto elevata per un dongle alimentato direttamente via USB e permette di affrontare anche cuffie sensibilmente più impegnative rispetto ai normali auricolari portatili.
Uscita bilanciata da 4,4 mm
La connessione principale è una 4,4 mm bilanciata.
In High Gain il livello massimo raggiunge 5,2 Vrms, mentre in Low Gain è pari a 2,6 Vrms.
Inoltre, l’impedenza di uscita è di soli 0,5 Ω, valore che facilita l’utilizzo anche con IEM multi-driver sensibili alle variazioni d’impedenza.
Uscita 3,5 mm single-ended
È presente anche un’uscita cuffie 3,5 mm single-ended.
La potenza raggiunge 219 + 219 mW su 32 Ω con THD inferiore allo 0,1%, mentre il livello massimo è di 2,6 Vrms in High Gain e 1,3 Vrms in Low Gain.
L’impedenza di uscita è estremamente bassa, pari a soli 0,2 Ω.
Uscita 3,5 mm anche S/PDIF
La connessione da 3,5 mm può essere utilizzata anche come uscita digitale S/PDIF.
In questa modalità il DC-Tonfa può trasmettere segnali PCM fino a 768 kHz verso un DAC esterno compatibile.
Di conseguenza, uno smartphone collegato al DC-Tonfa può trasformarsi anche in un trasporto digitale estremamente compatto.

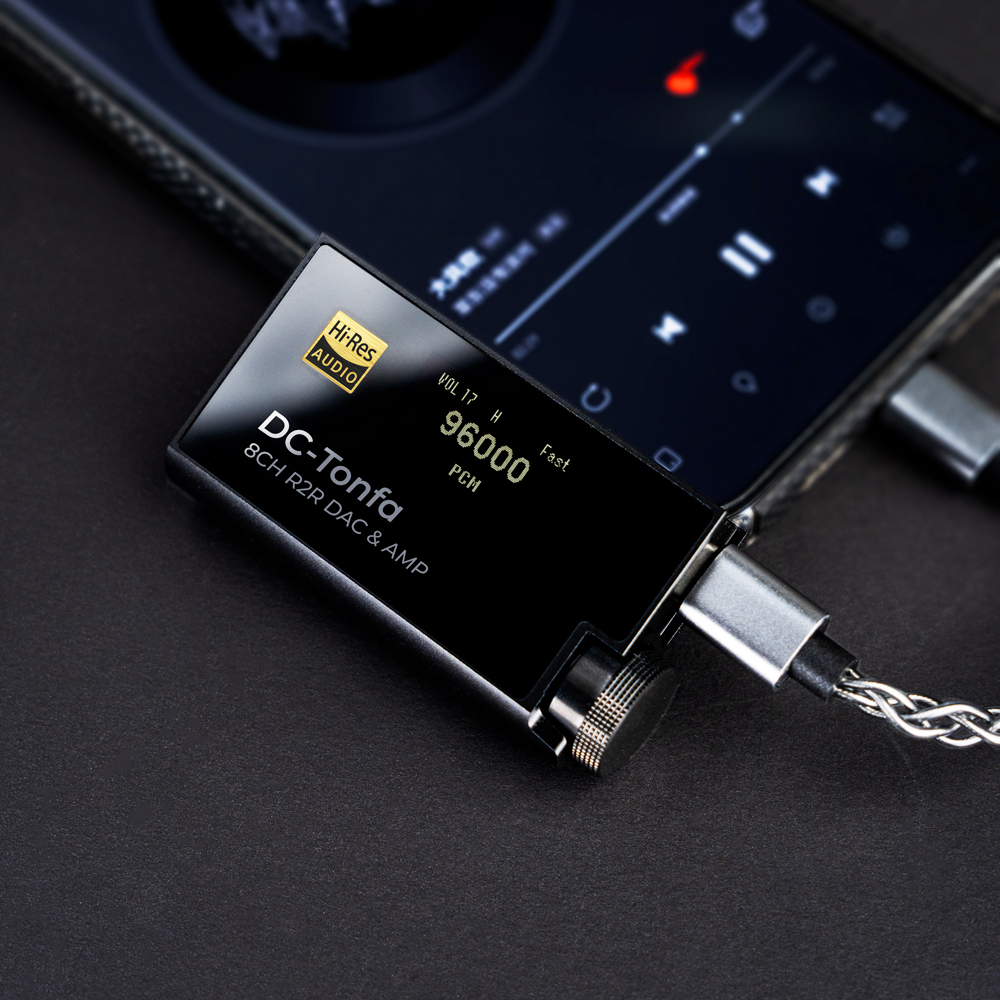

PCM fino a 768 kHz
L’ingresso USB supporta segnali PCM fino a 768 kHz.
Il DC-Tonfa può quindi gestire file e flussi Hi-Res di risoluzione molto elevata.

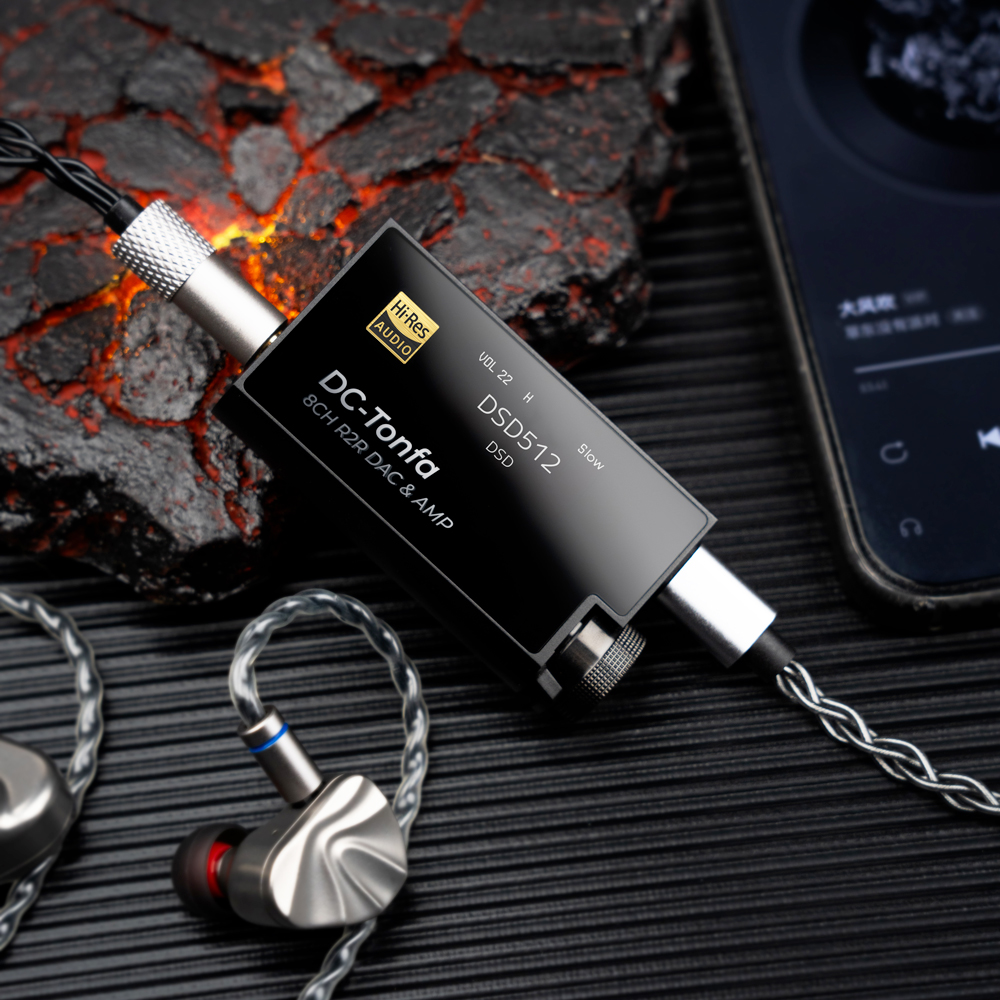

DSD512 nativo
È supportato inoltre DSD512 nativo.
Questa caratteristica completa la compatibilità con i principali formati audio ad alta risoluzione utilizzati dagli appassionati.
UAC 2.0
In modalità USB Audio Class 2.0 il DC-Tonfa può essere collegato a smartphone e tablet iOS e Android, oltre a computer Windows, macOS e Linux compatibili.
Si tratta della modalità principale per l’ascolto musicale Hi-Res.
UAC 1.0 per console
DC-Tonfa può passare anche alla modalità UAC 1.0.
iBasso indica questa modalità per trasformarlo in una scheda audio USB esterna con sistemi gaming compatibili come Nintendo Switch 2 e PlayStation 5.
Pertanto, il dispositivo può essere utilizzato non soltanto per la musica, ma anche per gaming e film.
Display OLED da 0,96″
Il pannello frontale integra un display OLED da 0,96″.
Le informazioni principali possono quindi essere controllate direttamente sul dispositivo senza dover necessariamente aprire un’app.
Manopola multifunzione
Il DC-Tonfa utilizza un encoder con manopola multifunzione.
Attraverso un singolo controllo è possibile gestire volume, impostazioni, selezione dei filtri e altre funzioni operative.
Di conseguenza, l’utilizzo quotidiano rimane rapido nonostante le numerose possibilità di configurazione.
App iBasso UAC per Android
L’applicazione iBasso UAC permette di accedere da Android alle impostazioni avanzate del DC-Tonfa.
Tra le regolazioni previste troviamo filtri digitali, guadagno e bilanciamento dei canali.
Inoltre, iBasso continua ad aggiornare l’app UAC per la propria gamma DC.
Controllo da PC senza installazione
Per l’utilizzo con computer è previsto un pannello di controllo accessibile attraverso browser.
Secondo la documentazione iBasso non richiede installazione del pannello e permette di gestire le principali funzioni del DC-Tonfa sia da Windows sia da macOS.
High Gain e Low Gain
La possibilità di scegliere tra High Gain e Low Gain consente di adattare il livello di amplificazione alla cuffia utilizzata.
Low Gain è particolarmente utile con IEM molto sensibili, mentre High Gain permette di sfruttare maggiore tensione e potenza con cuffie più impegnative.
Elevata potenza, consumi contenuti
Nonostante la potenza disponibile, iBasso ha lavorato molto sull’efficienza energetica.
In modalità NOS, con campionamento a 48 kHz, il consumo dichiarato è inferiore a 100 mA a 5 V.
Questo riduce il carico sulla batteria dello smartphone rispetto a quanto ci si potrebbe aspettare da un dongle capace di erogare fino a 800 mW per canale.
Progettato anche per iPhone
Il consumo contenuto facilita l’utilizzo anche con dispositivi caratterizzati da limiti più severi sull’alimentazione USB.
Inoltre, nella confezione viene fornito direttamente un cavo USB-C / Lightning, oltre al cavo USB-C / USB-C.
Sviluppato insieme a e☆イヤホン
DC-Tonfa nasce anche dalla collaborazione tra iBasso Audio ed e☆イヤホン, una delle principali catene giapponesi specializzate in cuffie e Hi-Fi portatile.
La collaborazione ha interessato l’orientamento sonoro e la messa a punto finale, combinando l’esperienza progettuale iBasso con il feedback proveniente dal mercato audiofilo giapponese.
Prove d’ascolto
Il progetto del DC-Tonfa punta a mantenere densità, dinamica e naturalezza tipiche di un R2R senza rinunciare al dettaglio.
In modalità NOS consigliamo di partire da registrazioni acustiche, jazz e voci per apprezzare soprattutto continuità timbrica e naturalezza dei transienti. Successivamente, passando ai quattro filtri FPGA, è possibile individuare l’impostazione più adatta alla propria cuffia.
Inoltre, l’elevata potenza dell’uscita da 4,4 mm permette di confrontare facilmente IEM sensibili e cuffie più impegnative. Con gli auricolari consigliamo di iniziare dal Low Gain, mentre High Gain è indicato quando serve maggiore tensione e controllo dinamico.
Particolarmente interessante è anche il confronto tra 4,4 mm e 3,5 mm: la prima permette di sfruttare pienamente l’architettura bilanciata e gli 800 + 800 mW disponibili, mentre la seconda rimane una soluzione molto valida per cuffie e IEM terminati single-ended.
Informazioni utili
Il DC-Tonfa non dispone di batteria interna e riceve alimentazione direttamente dalla sorgente USB.
La modalità UAC 2.0 è quella da utilizzare normalmente con smartphone, tablet e computer per la riproduzione Hi-Res, mentre UAC 1.0 amplia la compatibilità con console e altre sorgenti USB Audio.
L’uscita 3,5 mm può inoltre funzionare come S/PDIF digitale fino a PCM 768 kHz.

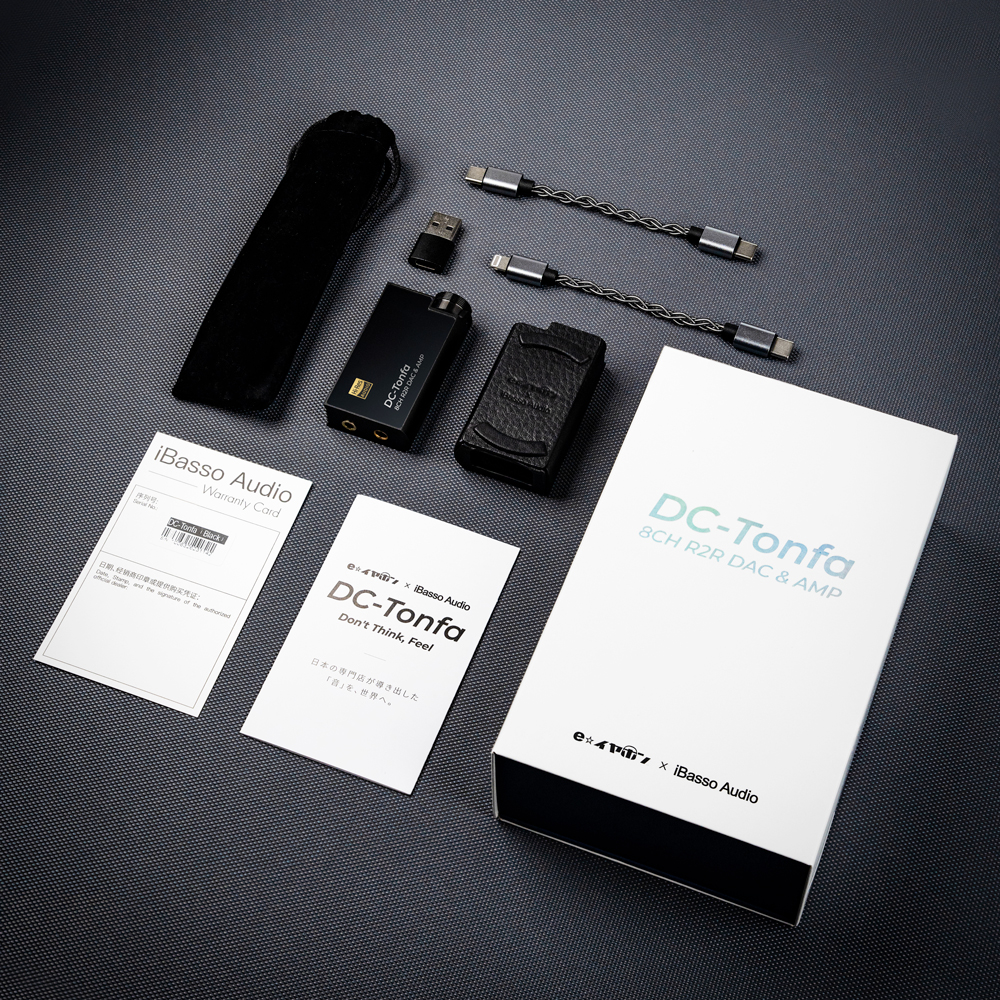

Nella confezione sono inclusi cavo USB-C / USB-C, cavo USB-C / Lightning, adattatore USB-C / USB-A e custodia in pelle, quindi la dotazione è già pensata per differenti sorgenti.
Il iBasso DC-Tonfa DAC AMP USB R2R bilanciato 8 canali rappresenta quindi una soluzione particolarmente interessante per chi cerca la musicalità di una conversione R2R discreta, ma desidera al tempo stesso potenza elevata, grande flessibilità e dimensioni realmente portatili.
Specifiche tecniche – DAC e conversione
- Tipologia: DAC USB portatile e amplificatore per cuffie.
- DAC: R2R discreto a 8 canali.
- Risoluzione architettura: 24 bit.
- Architettura: True Balanced completamente differenziale.
- Resistenze R2R: 312 resistenze a film metallico ad alta precisione.
- Compensazione hardware: rete dedicata composta da 60 resistenze di precisione.
- Elaborazione: FPGA proprietario iBasso.
- Modalità digitale: NOS + 4 filtri digitali proprietari.
- Clock: 2 oscillatori femtosecondo Accusilicon.
- PCM: fino a 768 kHz.
- DSD: DSD512 nativo.
Specifiche tecniche – Amplificazione
- Architettura analogica: OPAMP + buffer.
- OPAMP: 2 dual OPAMP Texas Instruments.
- Buffer: 4 x TI BUF634A.
- Guadagno: High Gain / Low Gain.
- Alimentazione DAC: Linear LT3042 ultra-low noise LDO.
- Rumore LT3042: 0,8 μV dichiarati.
- Reiezione ripple: 100 dB dichiarati.
Specifiche tecniche – Uscita bilanciata 4,4 mm
- Potenza: 800 + 800 mW @ 32 Ω, THD <0,5%.
- Livello High Gain: 5,2 Vrms.
- Livello Low Gain: 2,6 Vrms.
- SNR: 122 dB AES17 20 kHz A-weighted.
- Gamma dinamica: 123 dB AES17 20 kHz A-weighted.
- THD+N: 0,004%.
- Diafonia: 124 dB.
- Risposta in frequenza: 10 Hz–22 kHz -0,3 dB; 10 Hz–40 kHz -0,8 dB.
- Impedenza di uscita: 0,5 Ω.
Specifiche tecniche – Uscita 3,5 mm
- Tipologia: single-ended / S/PDIF digitale.
- Potenza: 219 + 219 mW @ 32 Ω, THD <0,1%.
- Livello High Gain: 2,6 Vrms.
- Livello Low Gain: 1,3 Vrms.
- SNR: 118 dB AES17 20 kHz A-weighted.
- Gamma dinamica: 115 dB AES17 20 kHz A-weighted.
- THD+N: 0,0056%.
- Diafonia: 121 dB.
- Risposta in frequenza: 10 Hz–22 kHz -0,3 dB; 10 Hz–40 kHz -0,8 dB.
- Impedenza di uscita: 0,2 Ω.
- S/PDIF: PCM fino a 768 kHz.
Specifiche tecniche – Compatibilità e controllo
- USB Audio: UAC 1.0 e UAC 2.0 selezionabili.
- UAC 2.0: iOS, Android, Windows, macOS e Linux compatibili.
- UAC 1.0: compatibilità estesa con console, incluse Switch 2 e PS5 secondo iBasso.
- App Android: iBasso UAC.
- Controllo PC: pannello di controllo tramite browser.
- Sistemi PC supportati: Windows e macOS.
- Display: OLED 0,96″.
- Controllo fisico: manopola/encoder multifunzione.
Specifiche tecniche – Consumi, dimensioni e dotazione
- Alimentazione: tramite USB.
- Consumo: inferiore a 100 mA / 5 V in NOS a 48 kHz, secondo iBasso.
- Dimensioni: 61 x 34,6 x 15 mm.
- Peso: 45 g.
- Cavo incluso: USB-C / USB-C.
- Cavo iPhone incluso: USB-C / Lightning.
- Adattatore incluso: USB-C / USB-A.

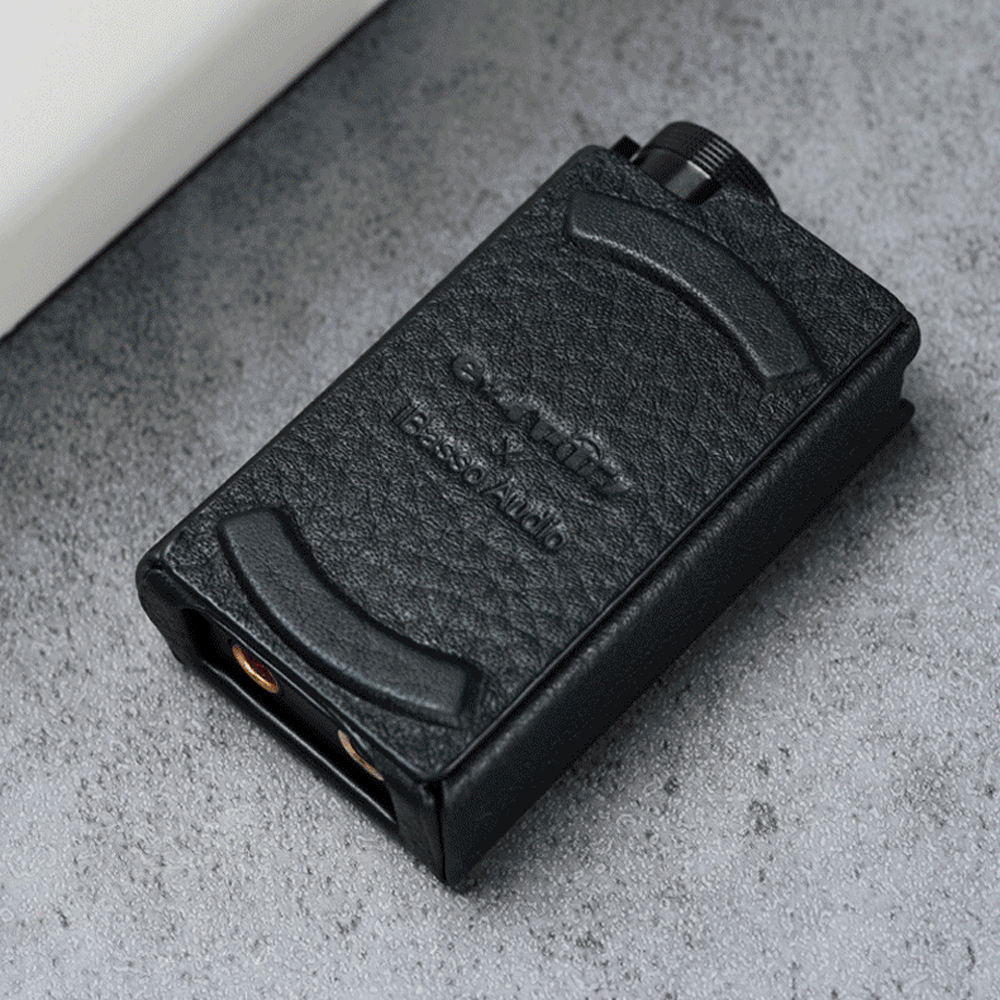

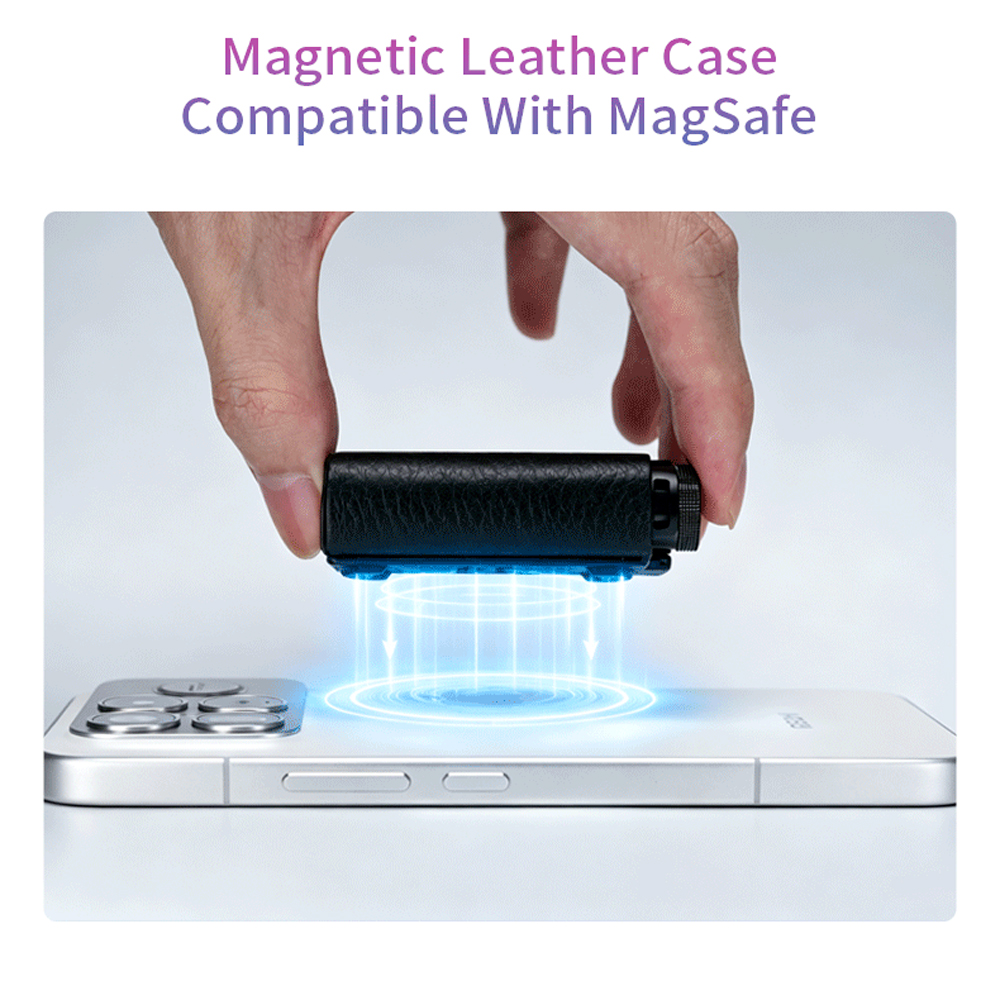

- Custodia: pelle, inclusa.
- Documentazione: manuale utente e scheda di garanzia.
