È possibile racchiudere l’impostazione sonora di un convertitore R2R, una vera architettura bilanciata e una sezione cuffie molto potente in un apparecchio alimentato direttamente via USB? iBasso DC-Tonfa DAC R2R portatile per cuffie nasce proprio con questo obiettivo: portare una tecnologia generalmente riservata a sorgenti più grandi nell’ascolto quotidiano da smartphone, tablet e computer.
Il progetto non si limita a inserire un DAC in un piccolo telaio. DC-Tonfa utilizza una rete R2R discreta a 8 canali, 312 resistenze di precisione, elaborazione FPGA proprietaria, doppi oscillatori femtosecondi Accusilicon e una sezione di amplificazione capace di erogare fino a 800 + 800 mW su 32 ohm dall’uscita bilanciata da 4,4 mm.
Un DAC R2R discreto a 8 canali realmente bilanciato
Il cuore del DC-Tonfa è un convertitore R2R discreto a 24 bit con configurazione a 8 canali e percorso completamente differenziale. In una rete R2R il segnale viene ricostruito attraverso una scala di resistenze accuratamente selezionate, invece di affidarsi a un comune chip DAC integrato. È una soluzione complessa, soprattutto quando deve essere miniaturizzata senza rinunciare alla precisione.
iBasso impiega complessivamente 312 resistenze metal film ad alta precisione e stabilità termica. Di queste, 60 formano una rete hardware dedicata alla compensazione. L’obiettivo è controllare le tolleranze dei componenti e le variazioni dovute alla temperatura, due aspetti decisivi per la linearità di un convertitore R2R, in particolare nella riproduzione dei segnali di livello più basso.
La configurazione bilanciata e differenziale contribuisce inoltre a ridurre la distorsione nel passaggio per lo zero e a mantenere separati i due canali. Sulla carta, questa architettura promette di unire la naturalezza tradizionalmente associata ai DAC R2R a una maggiore capacità di estrarre microinformazioni, contrasto dinamico e profondità della scena.
FPGA proprietario e doppi clock femtosecondi
Una rete di resistenze tanto articolata richiede una gestione digitale altrettanto accurata. Per questo motivo iBasso ha sviluppato un algoritmo FPGA che compensa in tempo reale le tolleranze dei singoli elementi della scala R2R, migliorando la coerenza della conversione.
Il sistema è affiancato da due oscillatori femtosecondi Accusilicon, utilizzati per fornire un riferimento temporale preciso e contenere l’influenza del jitter. Ne deriva una piattaforma digitale capace di gestire segnali PCM fino a 768 kHz e DSD512 nativo.
Modalità NOS e quattro filtri digitali
DC-Tonfa consente di scegliere la modalità NOS, Non-OverSampling, oppure uno dei quattro filtri digitali proprietari. La modalità NOS mantiene un’elaborazione essenziale ed è pensata per chi ricerca la presentazione più diretta tipica di questa tecnologia. I filtri permettono invece di modificare il comportamento temporale e la risposta del convertitore, adattando la resa al sistema e alle preferenze personali.
Non si tratta necessariamente di differenze eclatanti, ma di strumenti utili per rifinire l’ascolto. La possibilità di cambiare filtro direttamente dal dispositivo rende semplice il confronto anche senza utilizzare continuamente lo smartphone.
800 mW per canale: una sezione cuffie fuori dal comune
La parte analogica utilizza due amplificatori operazionali doppi Texas Instruments e quattro buffer BUF634A. Dall’uscita bilanciata Pentaconn da 4,4 mm iBasso dichiara 800 + 800 mW su 32 ohm, con un livello massimo di 5,2 Vrms in High Gain. L’uscita single-ended da 3,5 mm raggiunge invece 219 + 219 mW su 32 ohm e 2,6 Vrms.
Questi valori ampliano notevolmente le possibilità di abbinamento: non soltanto IEM e cuffie portatili, ma anche molti modelli full-size che richiedono maggiore tensione o corrente. Naturalmente la potenza dichiarata non rende il DC-Tonfa equivalente a qualsiasi amplificatore desktop; tuttavia offre un margine insolito per un apparecchio che riceve alimentazione dalla porta USB.
Le impedenze di uscita sono contenute in 0,5 ohm sulla presa bilanciata e 0,2 ohm sulla 3,5 mm. Sono dati favorevoli anche per auricolari multidriver, la cui risposta può cambiare quando vengono collegati ad amplificatori con un’impedenza di uscita troppo elevata.
Alimentazione a bassissimo rumore e consumi contenuti
Per alimentare il nucleo del DAC, iBasso impiega un regolatore lineare LT3042 a bassissimo rumore. Il produttore dichiara 0,8 microvolt di rumore in uscita e 100 dB di reiezione del ripple: una scelta progettuale mirata a offrire alla rete R2R una tensione stabile e pulita.
Allo stesso tempo, l’assorbimento dichiarato in modalità NOS rimane inferiore a 100 mA a 5 V con segnale a 48 kHz. Questo dato è particolarmente interessante nell’uso con lo smartphone, perché cerca un equilibrio tra la potenza disponibile e l’autonomia del dispositivo sorgente.
Display OLED e manopola multifunzione

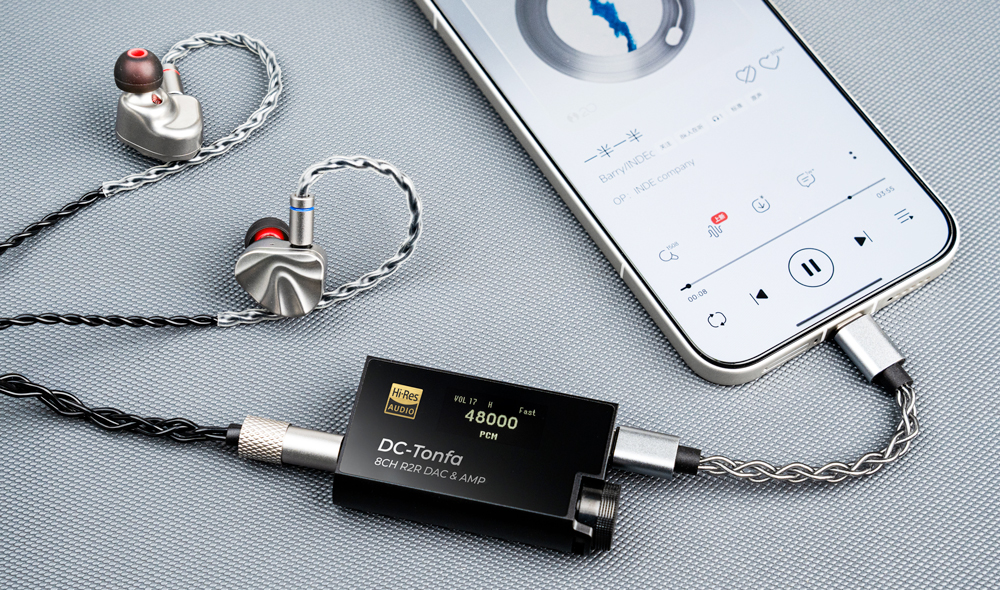

Il display OLED da 0,96 pollici permette di controllare a colpo d’occhio volume, guadagno, frequenza di campionamento, formato e filtro selezionato. Accanto allo schermo si trova una manopola con encoder che riunisce regolazione del volume e navigazione tra le impostazioni.
È un’interfaccia più chiara rispetto alle combinazioni di tasti o LED utilizzate da molti dongle DAC. Le funzioni principali restano quindi accessibili anche quando il DC-Tonfa è collegato a un computer o quando non si desidera aprire l’applicazione.
App Android, controllo da browser e ampia compatibilità
Con l’app iBasso UAC per Android si possono gestire filtri digitali, guadagno, bilanciamento dei canali e altre regolazioni. Su Windows e macOS è disponibile anche un pannello di controllo accessibile dal browser, senza installazione.
La modalità UAC 2.0 è destinata a smartphone e tablet iOS o Android, oltre che a computer Windows, macOS e Linux. Passando a UAC 1.0, il DC-Tonfa può essere impiegato come scheda audio USB con dispositivi compatibili, comprese console come PlayStation 5 e Nintendo Switch 2.
L’uscita da 3,5 mm può inoltre funzionare come uscita digitale S/PDIF, con trasmissione PCM dichiarata fino a 768 kHz. In questo modo lo smartphone può diventare anche un trasporto digitale per un DAC esterno.
Dotazione completa per smartphone e computer

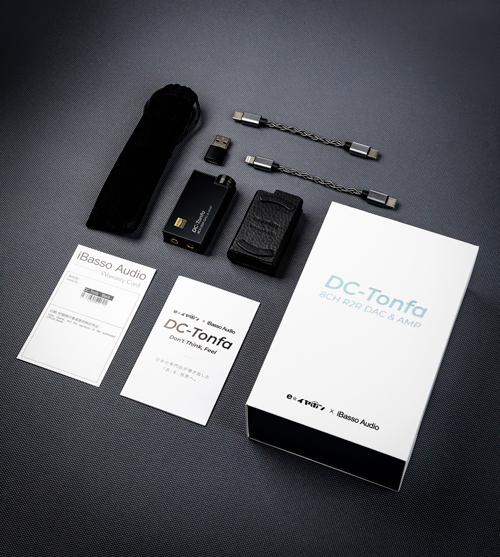

La confezione comprende il DC-Tonfa, il cavo USB-C/USB-C, il cavo USB-C/Lightning, un adattatore USB-C/USB-A, la custodia in pelle, il manuale e la scheda di garanzia. La presenza dei due cavi e dell’adattatore consente di collegarlo subito alla maggior parte delle sorgenti compatibili, senza dover acquistare accessori separati.
Un progetto sviluppato con e-earphone
DC-Tonfa nasce dalla collaborazione tra iBasso ed e-earphone, importante catena giapponese specializzata in cuffie e audio portatile. Il contributo del rivenditore si è concentrato sull’orientamento sonoro e sulla messa a punto finale, portando nel progetto l’esperienza maturata a diretto contatto con appassionati e utilizzatori.
Questa collaborazione aiuta anche a comprendere il posizionamento del prodotto: non un semplice adattatore USB per recuperare la presa cuffie, ma una sorgente progettata per chi considera auricolari e cuffie un vero sistema Hi-Fi personale.
A chi è consigliato iBasso DC-Tonfa
iBasso DC-Tonfa DAC R2R portatile per cuffie è indicato per chi desidera una sorgente personale evoluta, utilizzabile sia in mobilità sia in una postazione desktop essenziale. In particolare, può essere una scelta interessante:
- Agli appassionati della conversione R2R che desiderano questa architettura anche nell’ascolto portatile.
- A chi usa cuffie e IEM differenti e vuole uscite da 3,5 e 4,4 mm con due livelli di guadagno.
- A chi cerca molta potenza da una sorgente USB senza ricorrere a un amplificatore alimentato separatamente.
- A chi ascolta da smartphone, tablet e computer e vuole un unico dispositivo compatibile con più piattaforme.
- Ai gamer che desiderano utilizzare cuffie di qualità con console e dispositivi compatibili UAC 1.0.
Aspetti da considerare prima dell’acquisto
La prima considerazione riguarda l’abbinamento: per sfruttare tutta la potenza disponibile è necessario utilizzare l’uscita bilanciata da 4,4 mm. Con IEM molto sensibili è invece consigliabile partire dal Low Gain e aumentare il livello solo quando serve.
Inoltre, la modalità NOS e i filtri digitali non rappresentano una graduatoria assoluta di qualità. La scelta dipende dalla cuffia, dalla registrazione e dal gusto personale. Infine, l’app iBasso UAC è destinata ad Android, anche se le impostazioni principali rimangono accessibili dal display e dalla manopola del dispositivo.
Specifiche tecniche principali
- Convertitore: DAC R2R discreto a 8 canali e 24 bit
- Architettura: bilanciata, completamente differenziale
- Rete R2R: 312 resistenze metal film di precisione
- Compensazione: rete hardware con 60 resistenze e algoritmo FPGA proprietario
- Clock: doppi oscillatori femtosecondi Accusilicon
- Filtri: modalità NOS e 4 filtri digitali proprietari
- Ingresso USB: PCM fino a 768 kHz e DSD512 nativo
- Amplificazione: 2 operazionali doppi TI e 4 buffer BUF634A
- Display: OLED da 0,96 pollici
- Controlli: manopola multifunzione con encoder
- Protocolli: UAC 2.0 e UAC 1.0
- Uscita digitale: S/PDIF dalla presa da 3,5 mm, PCM fino a 768 kHz
- Compatibilità: iOS, Android, Windows, macOS, Linux e dispositivi compatibili UAC 1.0
- Dimensioni: 61 × 34,6 × 15 mm
- Peso: 45 g
Uscita bilanciata da 4,4 mm
- Potenza: 800 + 800 mW su 32 ohm, THD inferiore allo 0,5%
- Livello di uscita: 5,2 Vrms High Gain; 2,6 Vrms Low Gain
- Rapporto segnale/rumore: 122 dB, AES17, pesato A
- Gamma dinamica: 123 dB, AES17, pesata A
- THD+N: 0,004%
- Separazione tra i canali: 124 dB
- Risposta in frequenza: 10 Hz-22 kHz (-0,3 dB); 10 Hz-40 kHz (-0,8 dB)
- Impedenza di uscita: 0,5 ohm
Uscita single-ended da 3,5 mm
- Potenza: 219 + 219 mW su 32 ohm, THD inferiore allo 0,1%
- Livello di uscita: 2,6 Vrms High Gain; 1,3 Vrms Low Gain
- Rapporto segnale/rumore: 118 dB, AES17, pesato A
- Gamma dinamica: 115 dB, AES17, pesata A
- THD+N: 0,0056%
- Separazione tra i canali: 121 dB
- Risposta in frequenza: 10 Hz-22 kHz (-0,3 dB); 10 Hz-40 kHz (-0,8 dB)
- Impedenza di uscita: 0,2 ohm
Conclusioni
iBasso DC-Tonfa porta nel mondo dei DAC USB una soluzione tecnica rara: rete R2R discreta a 8 canali, struttura completamente bilanciata, compensazione FPGA e una sezione cuffie capace di fornire una potenza considerevole. Display, manopola, doppia uscita e compatibilità UAC 1.0 e 2.0 completano un progetto pensato tanto per la mobilità quanto per una postazione desktop essenziale.
iBasso DC-Tonfa DAC R2R portatile per cuffie si rivolge soprattutto a chi vuole esplorare il carattere della conversione R2R senza rinunciare alla praticità di un collegamento USB. Più che un semplice dongle, è una sorgente Hi-Res completa, flessibile e progettata con ambizioni decisamente superiori alle sue dimensioni.
