MOON 820S: alimentatore esterno con sezioni analogica e digitale separate, per due apparecchi MOON
L’alimentatore esterno MOON 820S sostituisce l’alimentazione interna di alcuni apparecchi MOON, come i preamplificatori phono 610LP e 810LP, con un’alimentazione separata e più curata. Può alimentare uno o due apparecchi compatibili insieme.
Ha due sezioni distinte, una per i circuiti analogici e una per quelli digitali, ognuna con il proprio trasformatore toroidale e la propria regolazione.
Come è fatto

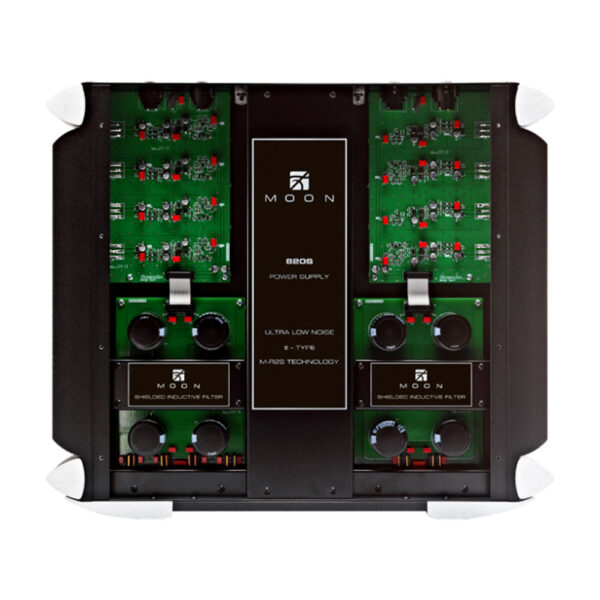

Ogni sezione ha un trasformatore toroidale dedicato, due filtri a pi greco dopo il raddrizzamento con 40.000 µF di capacità (4 x 10.000 µF) e una doppia induttanza da 20 mH. Segue la regolazione M-R2S a 4 stadi, completamente discreta, su circuiti stampati a 4 strati in rame puro.
Inoltre, l’alimentazione è lineare: niente alimentatori switching, così il rumore che arriva dalla rete resta fuori dall’apparecchio alimentato.
Collegamenti

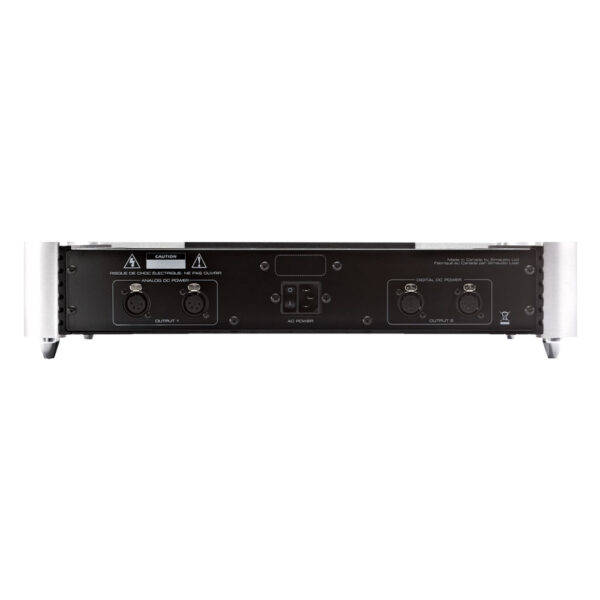

Sul retro ci sono due coppie di uscite: una XLR a 4 poli per l’alimentazione analogica (±20 V) e una XLR a 5 poli per quella digitale (+14 V), una coppia per ogni apparecchio. I quattro cavi sono inclusi.
In pratica si collega l’alimentatore 820S all’ingresso di alimentazione esterna dell’apparecchio MOON, con i cavi in dotazione; l’apparecchio poi si usa come prima.
Informazioni utili sul MOON 820S
Consuma 25 W a riposo. Misura 47,6 x 10,2 x 42,7 cm (L x A x P), come i preamplificatori phono 610LP e 810LP con cui si impila, e pesa 18 kg con l’imballo.
È compatibile con i preamplificatori phono MOON 610LP e 810LP e, tra i modelli precedenti, con il preamplificatore 740P, i DAC e lettori CD 650D, 750D e 780D. Anche il manuale del pre phono 310LP ne prevede l’uso.
Prima di acquistarlo per un altro apparecchio MOON, verifica con Extrasound la compatibilità e i collegamenti: scrivi a [email protected].
Per chi è pensato il MOON 820S
L’alimentatore esterno MOON 820S è pensato per chi ha un preamplificatore phono MOON 610LP o 810LP, o uno degli apparecchi compatibili, e vuole portarlo al massimo con un’alimentazione esterna; con due apparecchi, uno solo 820S li alimenta entrambi.
Con quali apparecchi MOON funziona
I modelli MOON in vendita su Extrasound che si collegano all’820S sono:
- MOON 610LP: preamplificatore phono dual mono bilanciato.
- MOON 810LP: preamplificatore phono di riferimento.
Gli apparecchi delle serie North e Compass, come il 681, il 791 o il 371, hanno un’alimentazione interna propria.
Domande frequenti sul MOON 820S
Quanti apparecchi può alimentare?
Fino a due insieme, con una coppia di cavi per ciascuno.
Funziona con il MOON 681 o con gli integrati?
No, l’alimentatore esterno MOON 820S è previsto per 610LP, 810LP e alcuni modelli precedenti; verifica con Extrasound prima dell’acquisto.
I cavi sono inclusi?
Sì, due cavi XLR a 4 poli e due a 5 poli.
In che finiture è disponibile?
Nero, argento oppure nero con fianchi argento.
Specifiche tecniche
Generale
- Modello: MOON 820S
- Tipologia: alimentatore esterno lineare
- Apparecchi alimentabili: fino a 2
- Compatibilità: MOON 610LP, 810LP; 740P, 650D, 750D, 780D
Alimentazione
- Trasformatori: 2 toroidali, uno per sezione
- Filtraggio: 2 filtri a pi greco per sezione, 40.000 µF per sezione
- Induttanze: 2 x 20 mH per sezione
- Regolazione: M-R2S a 4 stadi, discreta
- Circuito stampato: 4 strati, rame puro
Uscite
- Analogica: XLR a 4 poli, ±20 V
- Digitale: XLR a 5 poli, +14 V
- Numero: 2 coppie
Consumi, dimensioni e dotazione
- Consumo a riposo: 25 W
- Dimensioni (L x A x P): 47,6 x 10,2 x 42,7 cm
- Peso con imballo: 18 kg
- Finiture: nero, argento, nero con fianchi argento
- Nella confezione: 2 cavi XLR a 4 poli, 2 cavi XLR a 5 poli, manuale
