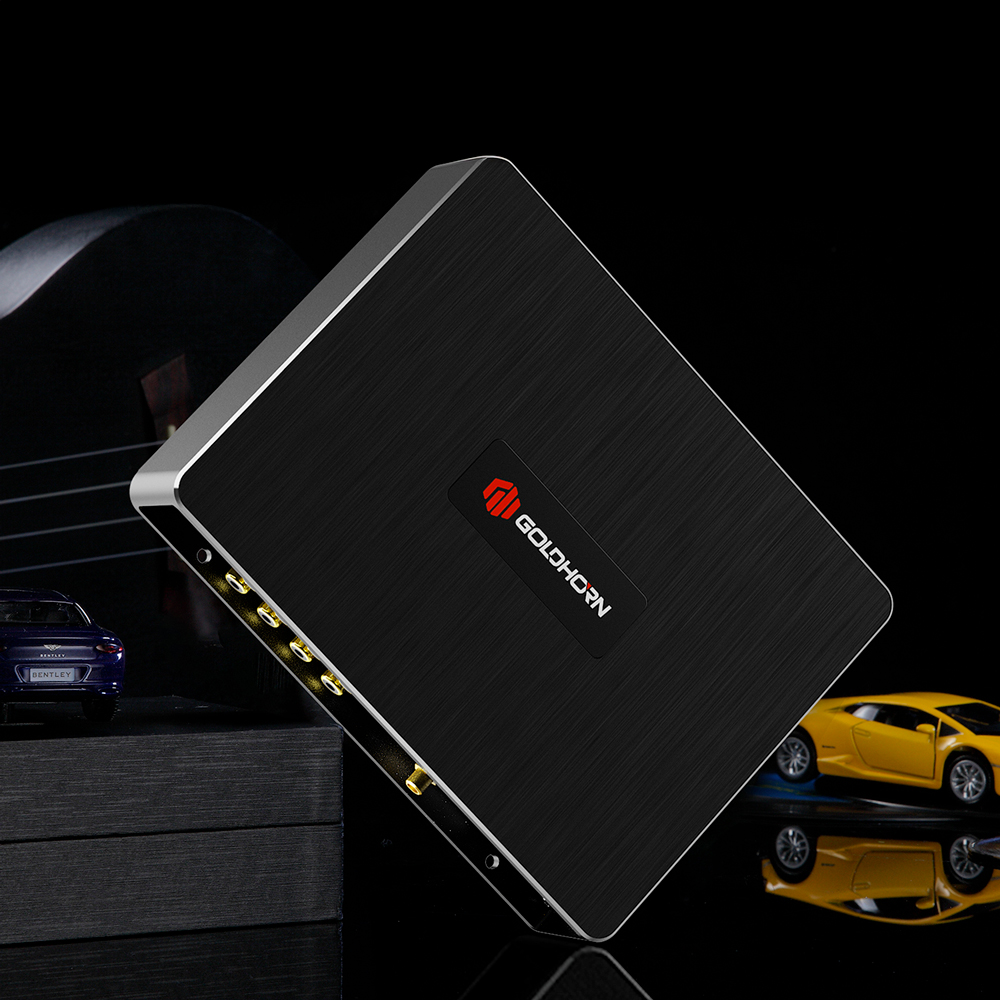

Goldhorn P1 DSP lettore con DSP: sorgente Hi-Res e processore a 8 canali in un’unica unità
Il Goldhorn P1 DSP lettore con DSP unisce in un solo chassis un lettore di file Hi-Res fino a DSD256 e un processore DSP a 8 canali. Si collega all’autoradio originale con 4 ingressi high level, riceve musica anche dall’ingresso ottico, dal telefono via USB-OTG e in Bluetooth aptX HD, e manda 8 uscite RCA verso gli amplificatori esterni. Goldhorn lo ha progettato integrando lettore e decoder per evitare passaggi di segnale tra apparecchi separati.
Il processore DSP per auto: componenti
Il DSP è un Analog Devices ADAU1452. Il convertitore A/D è un AKM AK5704 (192 kHz/24 bit) e il DAC un AKM AK4438 (fino a 768 kHz/32 bit), con operazionali NJM4580 e NJM5532, condensatori elettrolitici da 105 °C e condensatori a film WIMA. Il sistema gira su quattro core ARM Cortex A7.
Inoltre, come lettore Hi-Res per auto legge DFF e DSF (DSD64, DSD128, DSD256), WAV, FLAC, APE, AIFF, MP3, AAC, OGG e WMA, con PCM da 44,1 a 768 kHz e da 16 a 32 bit.

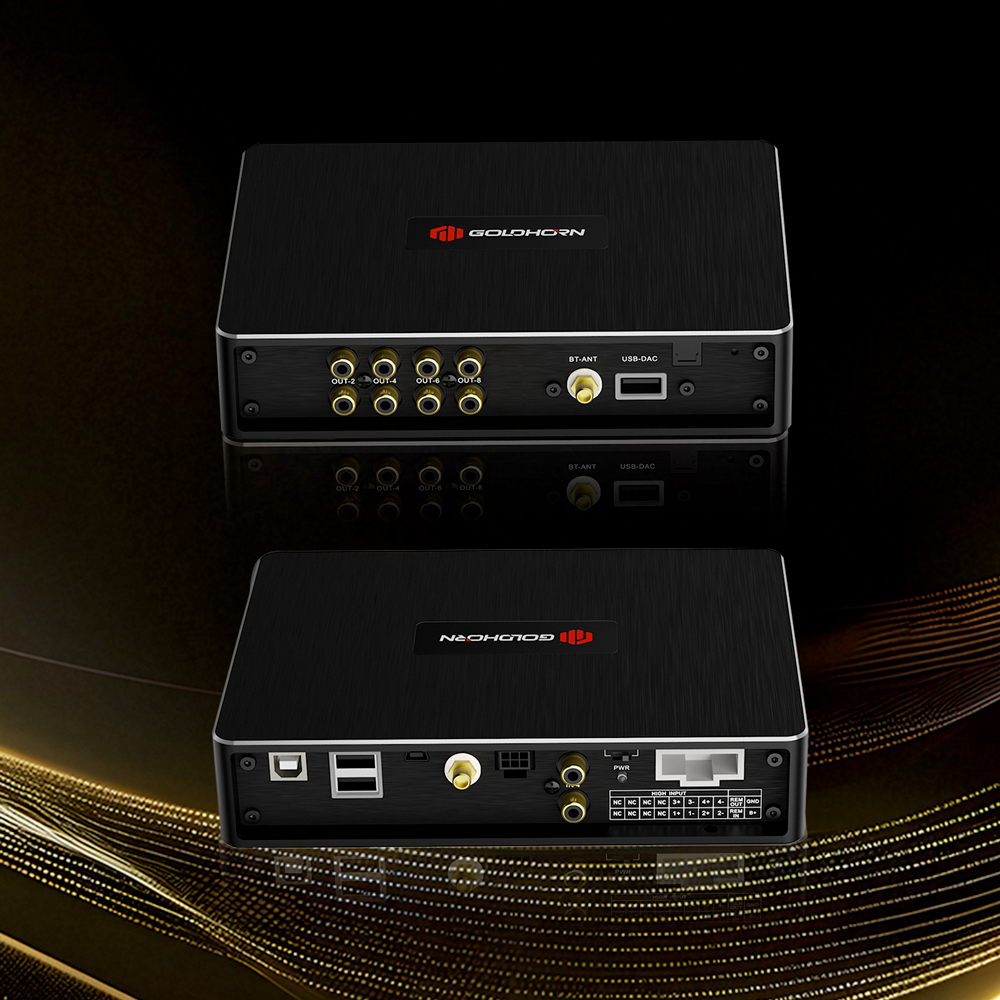

Ingressi e uscite
- High level: 4 ingressi fino a 10 Vrms per il segnale dell’autoradio originale; l’accensione può avvenire dal cavo ACC o dal segnale sull’ingresso high level 1.
- RCA: 2 ingressi fino a 3 Vrms, per esempio per un’autoradio aftermarket.
- Digitali: 1 ingresso ottico fino a 96 kHz/24 bit, adatto anche a un lettore CD, e 1 ingresso USB-OTG fino a 192 kHz/32 bit per la musica del telefono.
- Uscite: 8 RCA da 4 Vrms (11,2 Vp-p) su 47 kΩ verso gli amplificatori.
Regolazioni del DSP a 8 canali
- Equalizzatore di ingresso a 5 bande per canale e ritardo sugli ingressi high level da 0 a 10 ms.
- Crossover per canale Butterworth, Linkwitz o Bessel, da 20 Hz a 20 kHz, pendenze da −6 a −48 dB/ottava.
- Equalizzatore di uscita a 31 bande parametriche per canale (Q da 0,5 a 15, ±15 dB), in modalità relativa, assoluta o disattivata.
- Fase da 0 a 360° a passi di 1°, polarità, ritardo di uscita da 0 a 20 ms (0–680 cm), volume per canale da −20 a +5 dB.
- Dynamic Loudness Control con parametri separati per sorgenti analogiche, digitali e Bluetooth.
- SKYATOM Surround: guadagno, fase e ritardi (subwoofer 0–10 ms, altri canali 0–40 ms) ed effetti per campo frontale, centrale, surround e bassi.
Controllo e collegamenti
Bluetooth 5.0 con codec aptX HD, aptX, AAC e SBC, Wi-Fi 802.11 b/g/n per l’app, 2 porte USB 2.0 host, una USB-B per il software di taratura su PC e una USB-DAC. Goldhorn prevede il controllo con pannello con display IPS, telecomando wireless a 2,4 GHz, app e, su alcune auto, i comandi al volante originali tramite l’apposito terminale. Il pannello con display e il comando di volume RCD si possono aggiungere dal campo “Accessori” di questa pagina.
Cosa non ha
Il Goldhorn P1 DSP lettore con DSP non ha un amplificatore interno: le 8 uscite RCA vanno collegate a finali esterni. Se vuoi lettore, DSP e amplificazione nella stessa unità, guarda il Goldhorn P1 DSPA o il Goldhorn P2 DSPA PRO.
Per chi è pensato il lettore Hi-Res per auto con DSP
Il P1 DSP è pensato per chi vuole costruire un impianto attivo con amplificatori esterni tenendo l’autoradio originale, spesso integrata nel cruscotto con navigatore e impostazioni dell’auto. In una sola unità trova la sorgente Hi-Res e il processore, quindi non serve aggiungere un lettore separato. È adatto anche a chi ha già finali di qualità e vuole un processore con più sorgenti rispetto a un DSP semplice.
Esempi di impianto
- Anteriore a tre vie attivo con subwoofer: autoradio originale → ingressi high level del P1 DSP → 6 uscite RCA per tweeter, medi e woofer anteriori → amplificatore a 6 canali; 2 uscite RCA → amplificatore per il subwoofer.
- Anteriore a due vie, posteriori e subwoofer: 4 uscite per l’anteriore attivo, 2 per i posteriori e 2 per il subwoofer, con amplificatori esterni.
- Con sorgente digitale: lettore CD collegato all’ingresso ottico, oppure telefono collegato in USB-OTG per i file ad alta risoluzione.
Quale lettore con DSP Goldhorn scegliere: P1 DSP, P2 DSP PRO V2 o P5 DSP Ultra
- Goldhorn P1 DSP: DSP ADAU1452, DAC AKM AK4438, 4 ingressi high level, ingresso ottico e USB-OTG, 8 uscite RCA da 4 Vrms, Bluetooth aptX HD. Il più compatto (193 × 146 × 40 mm).
- Goldhorn P2 DSP PRO V2: chip GHA1000, sei DAC ESS ES9038Q2M con tre clock femtosecondo, operazionali OPA1612, 8 ingressi high level, ingresso ottico, 12 uscite RCA da 4 Vrms, 4 porte USB anche per SSD e hard disk.
- Goldhorn P5 DSP Ultra: chip GHA2000, tre DSP ADAU1463, due DAC ESS ES9038Pro, 16 ingressi high level, ingressi ottico, coassiale e USB-DAC, 16 uscite RCA da 4 Vrms, ritardi regolabili a passi di 0,005 ms. È l’ammiraglia Goldhorn.
Un criterio pratico è contare i canali. Infatti, ogni via di un impianto attivo usa un’uscita: un anteriore a tre vie con subwoofer stereo occupa già 8 uscite, mentre con i posteriori e un centrale si sale a 12 o più. Inoltre, contano gli ingressi high level: le autoradio originali con impianto premium hanno spesso molte uscite separate, e per riceverle tutte servono 8 o 16 ingressi.
Uso quotidiano e installazione
Nell’uso di tutti i giorni scegli la sorgente tra autoradio originale, file da USB, telefono in Bluetooth o USB-OTG e ingresso ottico, e regoli il volume con il telecomando, l’app o il pannello. Le tarature si salvano e si richiamano.
Per l’installazione, invece, contano alcuni punti pratici:
- con l’autoradio originale si usano gli ingressi high level; con una sorgente digitale conviene l’ingresso USB-OTG o quello ottico;
- le 8 uscite RCA vanno a finali esterni adeguati all’impianto, con cavi RCA schermati e percorsi separati dai cavi di alimentazione;
- alimentazione e masse vanno curate per evitare rumori;
- crossover, ritardi, fase ed equalizzazione vanno regolati in auto, meglio con misure fatte da un installatore car audio, verificando in particolare l’incrocio tra subwoofer e woofer anteriori.
Domande frequenti
Devo cambiare l’autoradio? No. Il P1 DSP si collega all’autoradio originale tramite gli ingressi high level e la lascia al suo posto.
Serve un amplificatore? Sì. Il P1 DSP non ha amplificazione interna: le 8 uscite RCA vanno collegate a uno o più amplificatori.
Posso ascoltare la musica del telefono? Sì, in Bluetooth 5.0 con aptX HD, AAC e SBC, oppure via cavo dall’ingresso USB-OTG fino a 192 kHz/32 bit.
Funziona con i comandi al volante? Goldhorn indica la compatibilità solo con alcune auto: chiedici una verifica per il tuo modello.
Chi fa la taratura? Si fa con il software Goldhorn da PC, collegato alla porta USB-B, o con l’app. Extrasound può aiutarti nella scelta degli amplificatori, nel collegamento all’autoradio originale e nella taratura del DSP.
Specifiche tecniche
- DSP: Analog Devices ADAU1452, 8 canali di uscita
- Convertitori: ADC AKM AK5704 (192 kHz/24 bit); DAC AKM AK4438 (768 kHz/32 bit)
- Operazionali: NJM4580 e NJM5532; condensatori da 105 °C e a film WIMA
- Processore: 4 × ARM Cortex A7
- Formati: DFF, DSF, WAV, FLAC, APE, AIFF, MP3, AAC, OGG, WMA; PCM 44,1–768 kHz / 16–32 bit; DSD64, DSD128, DSD256
- Ingressi: 4 × high level (max 10 Vrms, impedenza 6 Ω); 2 × RCA (max 3 Vrms); 1 × ottico (96 kHz/24 bit); 1 × USB-OTG (192 kHz/32 bit)
- Uscite: 8 × RCA 11,2 Vp-p (4 Vrms) / 47 kΩ
- Crossover: Butterworth / Linkwitz / Bessel, 20 Hz–20 kHz, da −6 a −48 dB/ott
- EQ: ingresso 5 bande, uscita 31 bande per canale (±15 dB, Q 0,5–15)
- Ritardi: ingresso 0–10 ms, uscita 0–20 ms; fase 0–360° a passi di 1°
- Elaborazione: Dynamic Loudness Control, SKYATOM Surround
- Bluetooth: 5.0, A2DP/AVRCP, aptX HD, aptX, AAC, SBC
- Wi-Fi: 802.11 b/g/n
- USB: 2 × USB 2.0 host, 1 × USB-B per software PC, 1 × USB-DAC
- Controllo: display IPS (accessorio), telecomando 2,4 GHz, app, comandi al volante originali (alcune auto)
- Alimentazione: 11–16 V; accensione da ACC o ingresso high level
- Dimensioni: 193 × 146 × 40 mm; peso 1,10 kg
- Temperatura di esercizio: da −20 a 70 °C
