Garvan KR117 è un diffusore da incasso coassiale da 50 W con woofer da 160 mm e tweeter al neodimio da 14 mm, progettato per installazioni filo muro a parete o soffitto.
Il Garvan KR117 diffusore da incasso coassiale 50 W filo muro con woofer da 160 mm appartiene alla collezione LUNA e combina integrazione architettonica, ampia dispersione e una costruzione pensata per installazioni residenziali e professionali.

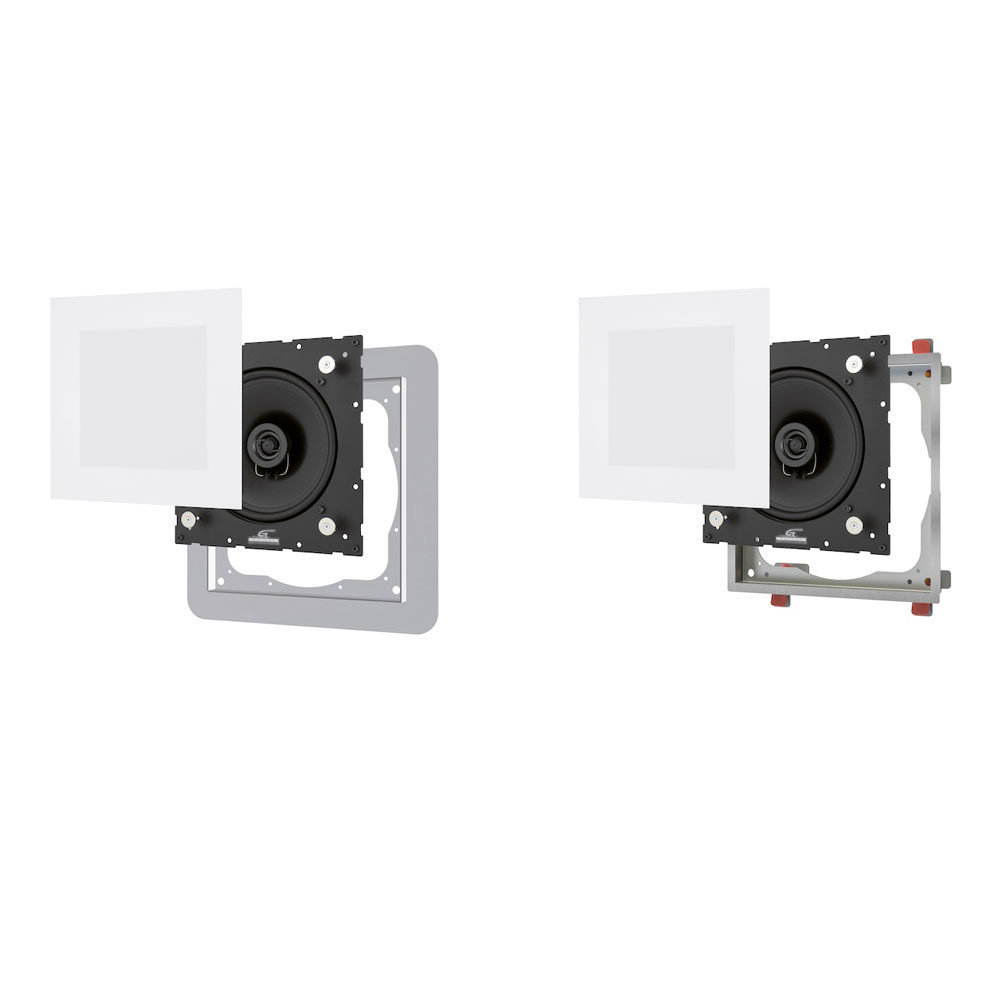

La configurazione a 2 vie coassiale concentra woofer e tweeter sullo stesso asse, mentre i sistemi Flush-Mount ed EasyFit permettono di adattare il diffusore a differenti esigenze di installazione.
Configurazione coassiale a 2 vie
KR117 utilizza una struttura coassiale a 2 vie, con tweeter posizionato concentricamente rispetto al woofer.
Questa configurazione favorisce una dispersione regolare e una buona coerenza fra gamma media e alte frequenze, risultando particolarmente efficace per musica, voce e applicazioni multiroom.
Woofer da 160 mm
La gamma medio-bassa è affidata a un woofer da 160 mm.
Il cono utilizza cellulosa trattata, mentre la sospensione è in gomma per garantire controllo e stabilità nel tempo.
Tweeter al neodimio da 14 mm
Le alte frequenze sono riprodotte da un tweeter da 14 mm con magnete al neodimio.
Il posizionamento concentrico rispetto al woofer contribuisce a mantenere omogenea la dispersione acustica nei diversi punti dell’ambiente.
50 W nominali
Il datasheet aggiornato indica una potenza nominale di 50 W.
La potenza di programma è invece pari a 100 W, mantenendo così una buona riserva dinamica per un diffusore da incasso di queste dimensioni.
Impedenza nominale 8 Ohm
KR117 presenta un’impedenza nominale di 8 Ohm.
Può quindi essere utilizzato con numerosi amplificatori stereo, multiroom e professionali, purché correttamente dimensionati rispetto al numero di diffusori collegati.
Sensibilità di 89,5 dB
La sensibilità dichiarata è di 89,5 dB a 2,83 V / 1 metro.
Lo stesso valore viene indicato anche a 1 W / 1 metro, grazie all’impedenza nominale di 8 Ohm.
SPL massimo di 118,5 dB
Lo SPL massimo calcolato raggiunge 118,5 dB a 1 metro.
Il dato viene ricavato da sensibilità e potenza secondo il criterio di calcolo indicato da Garvan e va quindi considerato come riferimento progettuale.
Risposta in frequenza
Con il preset dedicato Garvan, KR117 offre una risposta dichiarata di 80 Hz – 20 kHz a -3 dB.
L’estensione utile arriva invece a 60 Hz – 20 kHz a -10 dB, valore interessante per un diffusore da incasso compatto con woofer da 160 mm.
Filtro passa-alto consigliato
Garvan raccomanda un filtro passa-alto a 60 Hz con pendenza di 48 dB/ottava.
Questa impostazione protegge il woofer dalle frequenze più profonde e può aumentare la dinamica disponibile, soprattutto quando il sistema viene utilizzato insieme a un subwoofer.
Equalizzazione esterna non obbligatoria
Il datasheet specifica che non è obbligatorio utilizzare un’equalizzazione esterna.
Tuttavia, Garvan mette a disposizione preset dedicati con equalizzazione, filtraggio e protezioni quando il progetto richiede una gestione DSP più avanzata.
Dispersione nominale di 90°
La dispersione nominale è di 90° sia nella banda 1–4 kHz sia nella banda 1–10 kHz.
Questo permette di ottenere una copertura regolare anche in ambienti nei quali non esiste un solo punto d’ascolto privilegiato.
Installazione a parete o soffitto
KR117 può essere installato sia a parete sia a soffitto.
È quindi adatto a impianti stereo, multiroom, home cinema discreti, sale riunioni, hospitality e applicazioni contract.
Sistema Flush-Mount
La configurazione Flush-Mount utilizza il telaio CC1919.
Il datasheet indica compatibilità con supporti di spessore compreso fra 12,5 e 25 mm, rendendolo particolarmente adatto al cartongesso.
Sistema EasyFit
Il sistema EasyFit permette invece il montaggio su supporti da 4 a 40 mm.
Può essere utilizzato su cartongesso, legno, pannelli modulari e altre superfici compatibili anche a lavori ultimati, riducendo gli interventi successivi di stuccatura e finitura.
Cover a vista da 19,3 cm
Il datasheet 2025 mostra una cover frontale di circa 193 × 193 mm.
La superficie visibile rimane quindi molto contenuta e permette al diffusore di integrarsi facilmente nella parete o nel soffitto.
Foro di installazione
Il foro richiesto per l’installazione Flush-Mount è di circa 195 × 195 mm.
Con EasyFit il disegno tecnico indica invece un ingombro del telaio di circa 206 × 206 mm.
Profondità contenuta
La configurazione Flush-Mount presenta una profondità complessiva di circa 78,5 mm.
Nella versione EasyFit il corpo del sistema rimane comunque molto compatto, caratteristica utile nei controsoffitti e nelle pareti con intercapedine ridotta.
Struttura metallica
Il telaio è realizzato in metallo zincato.
Anche il supporto del diffusore utilizza metallo laccato o con trattamento galvanico, in linea con la filosofia costruttiva plastic free della gamma Garvan LUNA.
Protezione contro la corrosione
Il gruppo magnetico del woofer riceve un trattamento di cataforesi.
Questa lavorazione aumenta la resistenza alla corrosione e contribuisce alla durata del trasduttore anche in ambienti più impegnativi.
Terminali a molla
Il collegamento all’amplificatore avviene tramite terminali a molla montati direttamente sul diffusore.
Sono compatibili con cavi indicativamente da 0,8 a 2,08 mm².
Cover magnetica
La cover frontale viene fissata mediante magneti al neodimio.
In questo modo non sono necessarie viti visibili e la griglia può essere rimossa rapidamente per eventuali interventi di manutenzione.
Personalizzazione LUNA
KR117 appartiene alla collezione LUNA, caratterizzata da numerose possibilità estetiche.
È possibile scegliere fra griglie microforate, tessuti acustici e differenti configurazioni con o senza bordatura metallica.
Colori RAL e NCS
Le griglie possono essere personalizzate nei colori RAL e NCS.
Sono inoltre disponibili finiture opache, lucide, acciaio inox, acciaio spazzolato, Corten e trattamenti speciali.
Versione per impianti 70/100 V
Per sistemi distribuiti Garvan prevede l’utilizzo di trasformatori opzionali per linee 70/100 V.
Il TRT052 offre prese da 25, 37 e 50 W, mentre il TRT054 permette configurazioni da 10, 15 e 20 W.
KR117 oppure KR112?
KR112 utilizza un woofer da 130 mm, mentre KR117 passa a 160 mm.
Il KR117 offre quindi una maggiore estensione e una sensibilità più elevata, risultando più adatto quando si desidera maggiore pressione sonora mantenendo un frontale compatto.
KR117 oppure KR118?
KR117 e KR118 condividono il formato da 160 mm, ma appartengono a configurazioni e famiglie di installazione differenti.
Prima dell’ordine è quindi importante verificare telaio, sistema di montaggio e struttura prevista nel progetto architettonico.
Prove d’ascolto
Con voci e musica acustica consigliamo di valutare soprattutto intelligibilità, regolarità della gamma media e uniformità della dispersione muovendosi nell’ambiente.
Con rock ed elettronica diventano invece più evidenti dinamica, controllo del woofer da 160 mm e capacità del diffusore di mantenere chiarezza aumentando il volume.
Con un subwoofer correttamente integrato e filtro passa-alto a 60 Hz è possibile alleggerire il KR117 dalle frequenze più profonde e aumentare ulteriormente la dinamica disponibile.
Informazioni utili
Prima di ordinare è importante scegliere correttamente il sistema di montaggio, verificando spessore della parete o del controsoffitto e tipologia di cover desiderata.
La versione Flush-Mount richiede supporti da 12,5 a 25 mm, mentre EasyFit permette installazioni su pannelli da 4 a 40 mm.
Extrasound può fornire assistenza nella scelta del telaio, nella configurazione delle cover, nel dimensionamento dell’amplificazione e nella progettazione di sistemi stereo o multiroom.
Il Garvan KR117 diffusore da incasso coassiale 50 W filo muro con woofer da 160 mm rappresenta quindi una soluzione versatile per integrare un diffusore 2 vie ad ampia dispersione in pareti e soffitti con un impatto estetico minimo.
Specifiche Tecniche
Prestazioni acustiche
- Tipologia: diffusore da incasso 2 vie coassiale.
- Potenza nominale: 50 W AES.
- Potenza di programma: 100 W.
- Impedenza nominale: 8 Ohm.
- Sensibilità: 89,5 dB a 2,83 V / 1 m.
- Sensibilità: 89,5 dB a 1 W / 1 m.
- SPL massimo calcolato: 118,5 dB a 1 m.
- Risposta in frequenza: 80 Hz – 20 kHz (-3 dB, con preset dedicato).
- Estensione in frequenza: 60 Hz – 20 kHz (-10 dB).
- Dispersione nominale 1–4 kHz: 90°.
- Dispersione nominale 1–10 kHz: 90°.
- Filtro passa-alto consigliato: 60 Hz / 48 dB per ottava.
- Equalizzazione esterna: non obbligatoria; preset Garvan disponibile.
Trasduttori
- Woofer: 160 mm.
- Tweeter: 14 mm.
- Configurazione: tweeter concentrico rispetto al woofer.
- Cono woofer: cellulosa trattata.
- Sospensione: gomma.
- Magnete tweeter: neodimio.
- Protezione gruppo magnetico: trattamento di cataforesi anticorrosione.
Installazione
- Posizionamento: parete o soffitto.
- Flush-Mount: telaio CC1919.
- Spessore supporto Flush-Mount: 12,5–25 mm.
- EasyFit: telaio CF191.
- Spessore supporto EasyFit: 4–40 mm.
- Superfici compatibili EasyFit: cartongesso, legno, pannelli modulari e materiali compatibili.
- Foro Flush-Mount: circa 195 × 195 mm.
- Telaio EasyFit: circa 206 × 206 mm.
Dimensioni
- Cover frontale: circa 193 × 193 mm.
- Ingombro Flush-Mount: circa 250 × 250 × 78,5 mm.
- Profondità EasyFit: circa 77 mm.
- Peso configurazione: circa 1,90 kg secondo disegno tecnico.
Costruzione e collegamenti
- Telaio: metallo zincato.
- Supporto diffusore: metallo laccato o con trattamento galvanico.
- Terminali: a molla.
- Sezione cavo: circa 0,8–2,08 mm².
- Ambiente di utilizzo: interno.
- Produzione: Made in Italy.
Cover e personalizzazione
- Collezione: Garvan LUNA.
- Cover: griglia metallica, acciaio spazzolato o tessuto acustico.
- Fissaggio cover: magnetico con magneti al neodimio.
- Colori: personalizzabili RAL / NCS.
- Finiture: laccate, galvaniche, inox, spazzolate, Corten e tessuti secondo configurazione.
Accessori opzionali
- TRT052: trasformatore 70/100 V con prese 25 / 37 / 50 W.
- TRT054: trasformatore 70/100 V con prese 10 / 15 / 20 W.
- GAR136: kit installazione cover.
Garanzia e manutenzione
- Garanzia standard: 3 anni.
- Estensione: 2 anni aggiuntivi gratuiti previa registrazione, secondo condizioni Garvan.
- Pulizia: panno in microfibra.
- Precauzioni: evitare detergenti aggressivi.
