B&C Speakers FBCXN88 è un crossover passivo professionale dedicato ai coassiali 12CXN88, 14CXN88 e 15CXN88, progettato per integrare in modo corretto woofer e driver HF in sistemi a due vie.

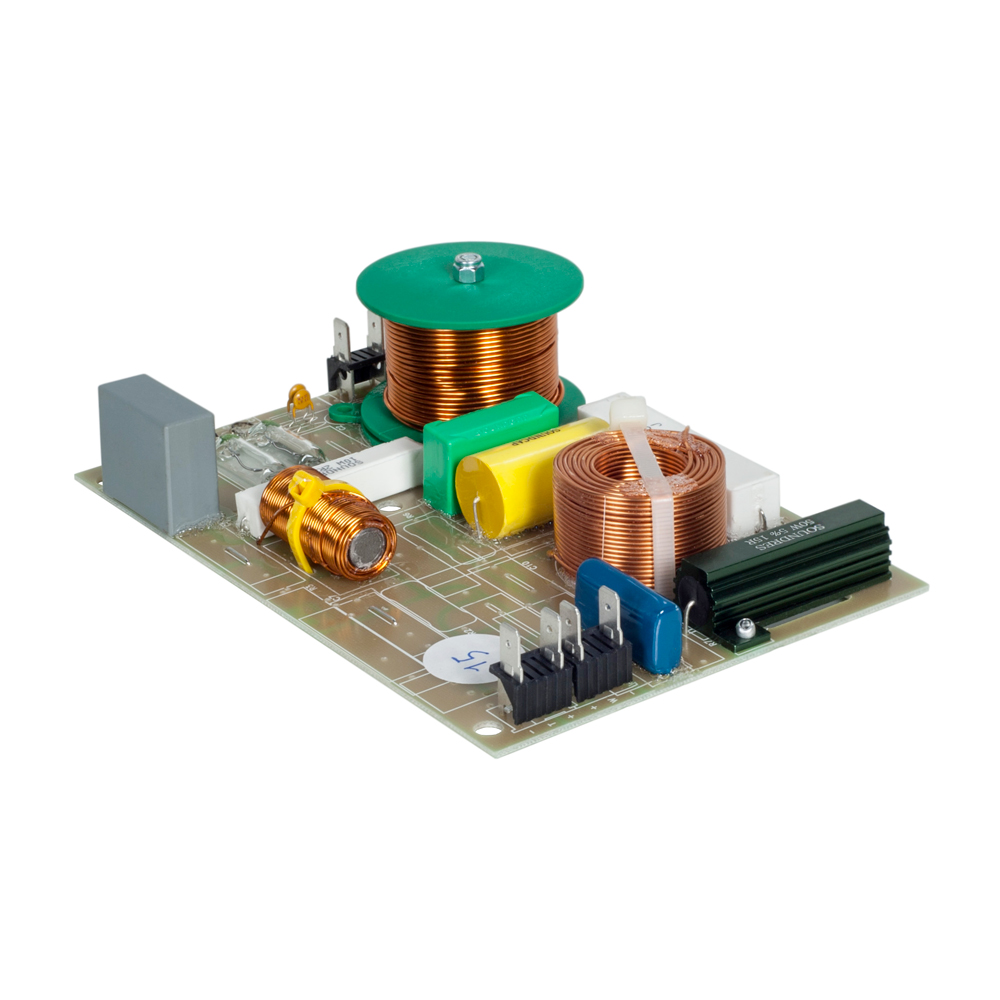

B&C Speakers FBCXN88 è una rete crossover passiva sviluppata per i diffusori coassiali B&C Speakers 12CXN88, 14CXN88 e 15CXN88, oltre che per il progetto suggerito CX14. Lavora con impedenza nominale di 8 ohm, frequenza di crossover a 1,6 kHz e filtro a due vie con pendenza 18 / 12 dB per ottava.
Il Crossover passivo professionale B&C Speakers FBCXN88 permette di semplificare la realizzazione di diffusori coassiali professionali, monitor, sistemi da installazione e cabinet custom basati sulla famiglia CXN88. Inoltre, usando una rete dedicata, il progetto risulta più ordinato, pratico e coerente rispetto a un crossover universale non ottimizzato.

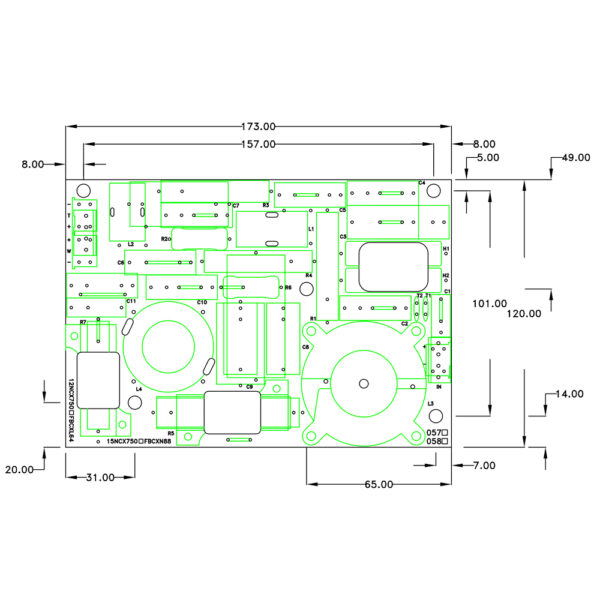

Grazie alle dimensioni di 173 x 120 mm e ai cinque fori di fissaggio da 6 mm sul PCB, FBCXN88 può essere integrato in modo stabile all’interno del cabinet. Di conseguenza, è una scelta molto utile per costruttori, installatori e appassionati evoluti che desiderano realizzare sistemi coassiali B&C Speakers con collegamento passivo affidabile.
Crossover dedicato per 12CXN88, 14CXN88 e 15CXN88
FBCXN88 nasce come rete crossover dedicata ai coassiali 12CXN88, 14CXN88 e 15CXN88. Questo significa che frequenza di incrocio, pendenza e tipologia di filtro sono pensate per lavorare con questi componenti specifici, migliorando l’integrazione tra la sezione woofer e la sezione alte frequenze.
Inoltre, B&C Speakers indica FBCXN88 anche per il progetto suggerito CX14. Per questo motivo, il crossover può essere un punto di partenza molto pratico per sviluppare sistemi coassiali professionali senza dover progettare da zero una rete passiva personalizzata.
Filtro a due vie
La struttura Two Way gestisce separatamente la sezione bassa e la sezione HF del coassiale. Questo è fondamentale nei diffusori coassiali, perché permette di dividere correttamente le frequenze tra le due sezioni e ottenere una risposta più ordinata.
Inoltre, una rete passiva a due vie consente di realizzare un diffusore utilizzabile con un solo canale di amplificazione. Quindi, il sistema risulta più semplice da collegare, più pratico nelle installazioni e più immediato nell’utilizzo quotidiano.
Frequenza di incrocio a 1,6 kHz
La frequenza di crossover è fissata a 1,6 kHz. Questo punto di incrocio è pensato per integrare il woofer coassiale e la sezione alte frequenze dei modelli CXN88 in modo efficace, mantenendo intelligibilità, presenza e buona continuità nella gamma vocale e medio-alta.
Naturalmente, anche con una rete dedicata è importante rispettare i limiti di potenza del sistema e verificare l’intero progetto acustico. Infatti, cabinet, volume interno, baffle, accordo reflex ed eventuale equalizzazione possono influenzare sensibilmente la risposta finale.
Pendenza 18 / 12 dB per ottava
La pendenza dichiarata è 18 / 12 dB per ottava. Questa scelta offre una separazione più controllata tra le due sezioni rispetto a filtri più semplici, mantenendo una transizione adatta a sistemi coassiali professionali.
Inoltre, la pendenza differenziata può aiutare a proteggere meglio la sezione HF e a gestire l’integrazione con il woofer coassiale. Di conseguenza, FBCXN88 è una soluzione pratica per progetti passivi basati sui coassiali B&C Speakers della serie CXN88.
Impedenza nominale 8 ohm
Il crossover lavora con impedenza nominale 8 ohm. Questo dato è importante per l’abbinamento con amplificatori professionali, finali audio, moduli amplificati e sistemi da installazione.
Inoltre, un sistema passivo a 8 ohm può risultare pratico quando si desidera mantenere un carico più gestibile per l’amplificatore, soprattutto in installazioni con più diffusori o in configurazioni dove affidabilità e stabilità sono prioritarie.
PCB con cinque fori di fissaggio
B&C Speakers indica la presenza di cinque fori da 6 mm sul PCB per il fissaggio del filtro crossover. Questa soluzione consente un montaggio più stabile all’interno del cabinet, riducendo il rischio di vibrazioni e movimenti indesiderati.
Prima del montaggio consigliamo di scegliere una posizione protetta da vibrazioni e lontana da eventuali condotti reflex. Inoltre, è utile fissare saldamente la scheda e curare bene i collegamenti, così da evitare rumori, falsi contatti o sollecitazioni meccaniche nel tempo.
Dimensioni compatte per cabinet professionali
Le dimensioni di 173 x 120 mm permettono di collocare il crossover all’interno di cabinet professionali basati sui coassiali CXN88. Questo formato resta abbastanza compatto, ma offre lo spazio necessario per una rete passiva più robusta rispetto a soluzioni destinate a componenti più piccoli.
In fase di progetto è consigliabile verificare posizione del crossover, distanza dal magnete, percorso dei cavi, fissaggio meccanico e accessibilità per eventuale manutenzione. Inoltre, un cablaggio ordinato aiuta a migliorare affidabilità e facilità di service.
Applicazioni consigliate
B&C Speakers FBCXN88 è consigliato per diffusori coassiali professionali basati su 12CXN88, 14CXN88 e 15CXN88, monitor ad alta pressione sonora, sistemi vocali, installazioni fisse, PA compatti e cabinet custom. È indicato quando si vuole realizzare un sistema passivo ordinato, senza ricorrere a DSP o amplificazione separata per woofer e driver HF.
Inoltre, può essere una soluzione efficace per installatori e costruttori che desiderano una base tecnica già dedicata ai componenti B&C Speakers, riducendo prove e tempi di sviluppo rispetto a un crossover generico.
Prove d’ascolto e informazioni utili
In ascolto, un crossover dedicato come B&C Speakers FBCXN88 può aiutare i coassiali CXN88 a esprimere una transizione più naturale tra gamma media e alta. Il punto di incrocio a 1,6 kHz favorisce intelligibilità vocale, presenza e continuità, soprattutto in diffusori professionali destinati a voce, musica dal vivo, monitoraggio e installazioni.
È importante ricordare che il crossover è solo una parte del progetto. Infatti, volume del cabinet, accordo reflex, smorzamento interno, posizione del coassiale, orientamento del diffusore e qualità del cablaggio influenzano il risultato finale. Per questo motivo, consigliamo sempre una verifica completa del sistema prima dell’utilizzo definitivo.
Per ottenere il miglior risultato, Extrasound può assisterti nella scelta dei componenti, nel collegamento del crossover, nella verifica della compatibilità con i coassiali B&C Speakers CXN88 e nell’ottimizzazione del diffusore finito.
Specifiche tecniche
- Modello: B&C Speakers FBCXN88
- Tipologia: crossover passivo professionale dedicato
- Applicazione dedicata: coassiali B&C Speakers 12CXN88, 14CXN88 e 15CXN88
- Progetto suggerito: CX14
- Impedenza nominale: 8 ohm
- Frequenza di crossover: 1,6 kHz
- Tipo di filtro: due vie
- Pendenza: 18 / 12 dB per ottava
- Dimensioni complessive: 173 x 120 mm
- Fori di fissaggio PCB: cinque fori da 6 mm di diametro
- Applicazioni consigliate: diffusori coassiali professionali, monitor, installazioni, sistemi vocali, PA compatti e cabinet custom basati su 12CXN88, 14CXN88 o 15CXN88
Dimensioni, montaggio e spedizione
- Peso netto: 0,65 kg
- Unità di spedizione: 1 pezzo
- Peso di spedizione: 0,69 kg
- Dimensioni imballo: 180 x 130 x 55 mm
- Montaggio consigliato: fissaggio interno al cabinet, in posizione protetta e stabile
- Cablaggio consigliato: collegamenti ordinati, polarità verificata e fissaggio sicuro dei cavi
Perché scegliere B&C Speakers FBCXN88
B&C Speakers FBCXN88 è consigliato a chi desidera realizzare un diffusore passivo basato sui coassiali 12CXN88, 14CXN88 o 15CXN88 con una rete dedicata, robusta e coerente. Offre filtro a due vie, incrocio a 1,6 kHz, pendenza 18 / 12 dB per ottava, impedenza 8 ohm e dimensioni 173 x 120 mm.
Rispetto a una rete generica, il Crossover passivo professionale B&C Speakers FBCXN88 è progettato specificamente per i coassiali CXN88, quindi rappresenta una soluzione più pratica e mirata per sistemi passivi professionali. Inoltre, semplifica collegamenti, sviluppo e manutenzione del diffusore.
In conclusione, è una scelta ideale per costruttori, installatori e appassionati evoluti che desiderano realizzare monitor, PA compatti, sistemi vocali e diffusori coassiali custom con componenti B&C Speakers.
