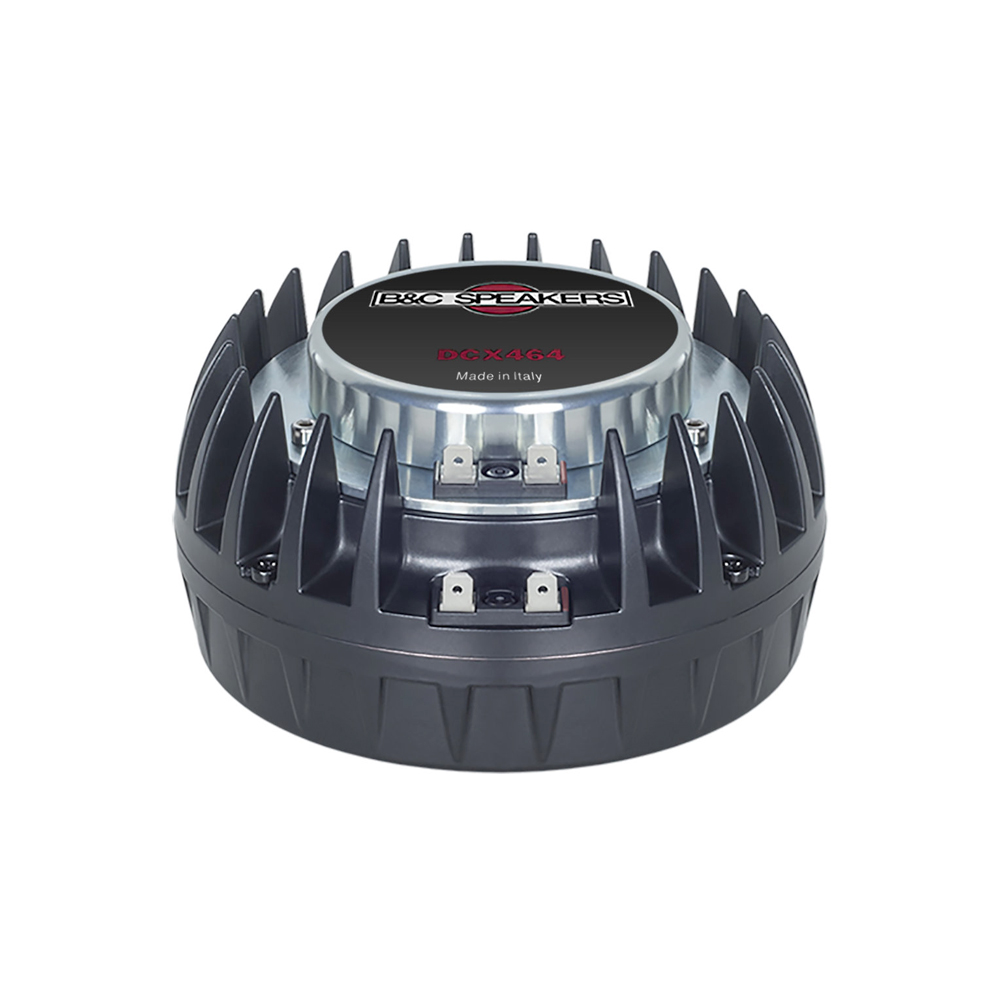

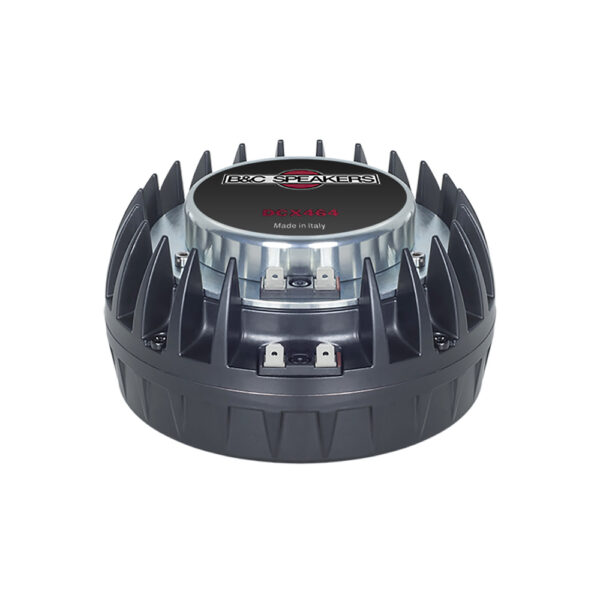

B&C Speakers DCX464 è un coassiale HF professionale da 1,4” progettato per offrire sorgente compatta, grande pressione sonora e coerenza superiore nei sistemi pro audio moderni.
B&C Speakers DCX464 è un coaxial ring radiator con gola da 1,4”, disponibile nelle versioni 8 e 16 ohm. È pensato per diffusori point-source, line array, sistemi PA evoluti, installazioni professionali, touring, monitor di alto livello e progetti custom dove servono efficienza elevata, copertura controllata, risposta estesa e affidabilità.
Il Coassiale HF professionale B&C Speakers DCX464 integra due sezioni indipendenti nello stesso gruppo: una sezione MF con bobina da 100 mm / 4” e diaframma HT Polymer Ring, più una sezione HF con bobina da 65 mm / 2,5” e diaframma HT Polymer Ring. Inoltre, entrambe lavorano verso una gola comune da 1,4”, così da ottenere una sorgente molto compatta e coerente rispetto a soluzioni con driver separati.
Grazie al design time coherent coaxial ring radiator e al midrange integrator brevettato, DCX464 permette di progettare sistemi con medio e alta frequenza più ravvicinate e meglio integrate. Di conseguenza, è una soluzione di riferimento quando servono intelligibilità, pressione sonora, bassa distorsione e flessibilità di crossover in un formato professionale.
Design coassiale HF di nuova generazione
B&C Speakers DCX464 nasce da un progetto sviluppato specificamente per migliorare la resa dei sistemi PA moderni. Il suo design coassiale consente alla sezione MF e alla sezione HF di lavorare in modo integrato, riducendo distanza tra le sorgenti e complessità meccanica.
Inoltre, l’architettura time coherent aiuta a ottenere una risposta più coerente nella banda critica del parlato e della presenza. Tuttavia, per sfruttare davvero il potenziale del componente, è essenziale curare guida d’onda, crossover, DSP, delay, fase e protezioni.
Sezione MF da 100 mm / 4”
La sezione MF utilizza una bobina in alluminio da 100 mm / 4” con diaframma HT Polymer Ring. Offre 110 W nominali, 220 W continuous power handling e sensibilità di 111,1 dB.
La risposta MF dichiarata è 300 Hz – 5,5 kHz, con crossover raccomandato a 0,3 kHz. Inoltre, questa estensione verso il basso permette al DCX464 di lavorare con grande margine nella gamma medio-alta, rendendolo molto interessante per sistemi due vie evoluti, tre vie compatte e diffusori point-source professionali.
Sezione HF da 65 mm / 2,5”
La sezione HF utilizza una bobina in alluminio da 65 mm / 2,5” con diaframma HT Polymer Ring. Offre 80 W nominali, 160 W continuous power handling e sensibilità di 111,4 dB.
La risposta HF dichiarata è 3,5 kHz – 18 kHz, con crossover raccomandato a 4 kHz. Di conseguenza, la sezione alta può completare la gamma superiore con efficienza, definizione e grande intelligibilità, mantenendo continuità con la sezione MF integrata.
Gola comune da 1,4”
Il diametro gola da 36 mm / 1,4” è comune alle due sezioni. Questa soluzione concentra l’energia acustica in un formato compatto e consente un’integrazione molto efficace con trombe e guide d’onda progettate per il DCX464.
La scelta della guida d’onda resta determinante. Infatti, dispersione, risposta in frequenza, carico acustico e comportamento fuori asse dipendono in modo importante dall’accoppiamento tra driver e tromba. Per questo motivo, consigliamo sempre una verifica completa del progetto acustico.
Midrange integrator brevettato
Il DCX464 utilizza un midrange integrator brevettato, sviluppato per consentire ai due diaframmi di lavorare in armonia su una banda molto ampia. Questa soluzione migliora la flessibilità del crossover e permette una maggiore uscita combinata.
Inoltre, l’integrazione coassiale aiuta a ridurre gli ingombri rispetto a una configurazione con driver separati. Quindi, il componente è particolarmente adatto a diffusori professionali dove compattezza, copertura coerente e alta efficienza sono priorità progettuali.

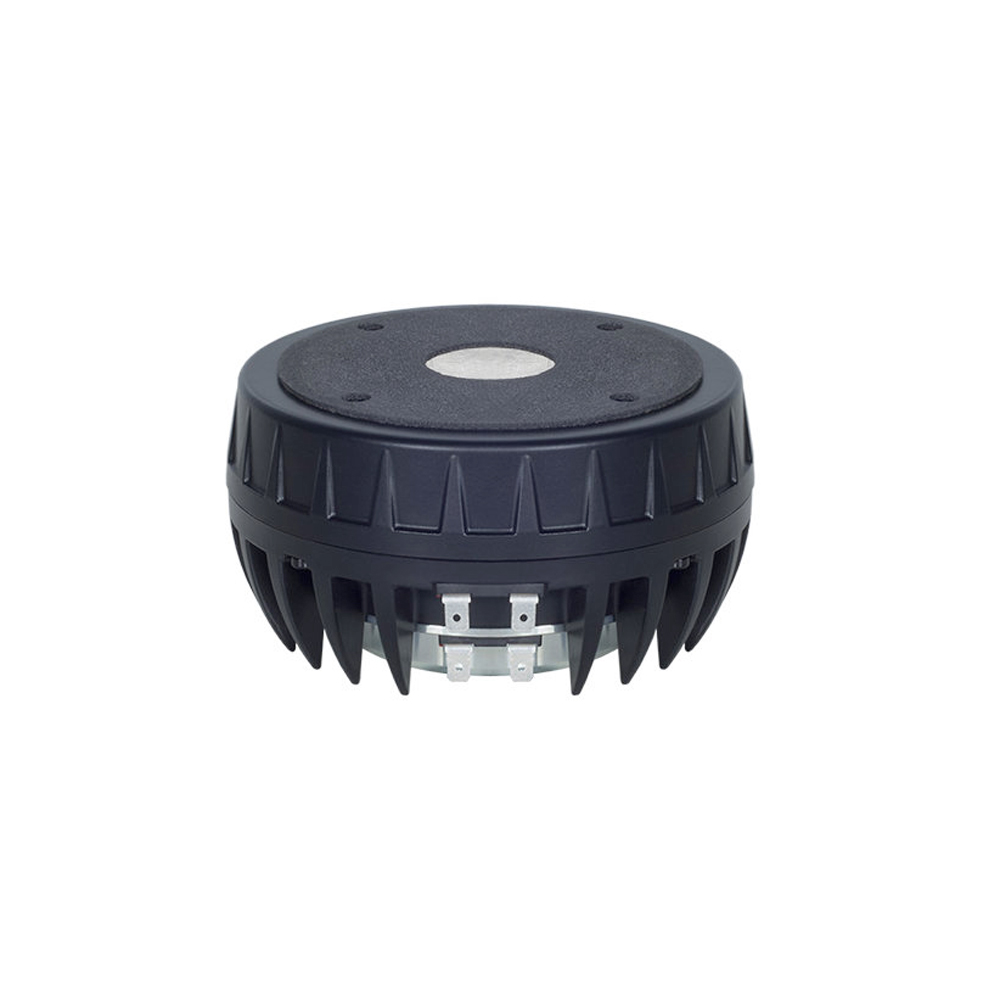

Magnete al neodimio e struttura compatta
Il gruppo magnetico al neodimio permette di mantenere peso e ingombro contenuti, nonostante le prestazioni elevate e la presenza di due sezioni indipendenti. Il peso netto è di 3,64 kg, mentre il diametro esterno è di 152 mm.
Questo rapporto tra prestazioni, peso e ingombro rende DCX464 adatto ad array sospesi, diffusori touring, point-source compatti, installazioni professionali e sistemi dove ogni elemento deve offrire grande pressione sonora senza aumentare eccessivamente il peso del cabinet.
Guide d’onda e crossover dedicati
B&C Speakers indica diverse soluzioni dedicate per il DCX464, tra cui la tromba ME464 per point-source 80×60°, la guida d’onda ME148 per line array e il crossover passivo FB464, oltre alla versione FB464V2.
Inoltre, nei sistemi attivi è possibile gestire separatamente MF e HF tramite DSP, con crossover, delay, equalizzazione e limiter dedicati. Tuttavia, una taratura professionale è fondamentale, perché un componente coassiale di questo livello richiede controllo preciso di fase, livello e protezione.
Applicazioni consigliate
B&C Speakers DCX464 è indicato per diffusori point-source ad alte prestazioni, line array, sistemi PA professionali, monitor evoluti, installazioni, touring e progetti custom. Può essere scelto quando serve una sorgente medio-alta compatta, potente e capace di grande intelligibilità.
Inoltre, grazie alla risposta complessiva 300 Hz – 18000 Hz, può semplificare la progettazione di sistemi dove la sezione medio-alta deve coprire una banda molto ampia. Tuttavia, la prestazione finale dipende fortemente da guida d’onda, crossover, cabinet, DSP e taratura complessiva.
Prove d’ascolto e informazioni utili
In ascolto, B&C Speakers DCX464 può offrire grande presenza vocale, intelligibilità elevata e una notevole continuità tra medio e alta frequenza. La sezione MF da 4” fornisce corpo, pressione e controllo nella gamma medio-alta, mentre la sezione HF da 2,5” aggiunge apertura, dettaglio e brillantezza fino a 18 kHz.
È consigliato per sistemi dove servono alta efficienza, copertura coerente e grande capacità dinamica. Può essere una scelta molto efficace per array moderni, point-source professionali, installazioni ad alte prestazioni e diffusori custom dove una soluzione coassiale HF consente di ridurre ingombri e migliorare l’integrazione acustica.
Per ottenere il miglior risultato, consigliamo di progettare con attenzione guida d’onda, crossover MF/HF, equalizzazione, attenuazione, fase, delay e limiter. Inoltre, Extrasound può assisterti nella scelta dei componenti, nel collegamento e nell’ottimizzazione del sistema, soprattutto in progetti attivi DSP o installazioni professionali complesse.
Specifiche tecniche sezione MF
- Modello: B&C Speakers DCX464
- Tipologia: coaxial HF ring radiator professionale
- Diametro gola: 36 mm / 1,4”
- Impedenza nominale MF: disponibile in 8 e 16 ohm
- Impedenza minima MF: 6,4 ohm
- Potenza nominale MF: 110 W
- Potenza continuous MF: 220 W
- Sensibilità MF: 111,1 dB
- Risposta in frequenza MF: 0,3 kHz – 5,5 kHz
- Crossover raccomandato MF: 0,3 kHz
- Diametro bobina MF: 100 mm / 4”
- Materiale avvolgimento MF: alluminio
- Induttanza MF: 0,21 mH
- Densità di flusso MF: 1,9 T
- Materiale diaframma MF: HT Polymer Ring
Specifiche tecniche sezione HF
- Impedenza nominale HF: disponibile in 8 e 16 ohm
- Impedenza minima HF: 9 ohm
- Potenza nominale HF: 80 W
- Potenza continuous HF: 160 W
- Sensibilità HF: 111,4 dB
- Risposta in frequenza HF: 3,5 kHz – 18 kHz
- Crossover raccomandato HF: 4 kHz
- Diametro bobina HF: 65 mm / 2,5”
- Materiale avvolgimento HF: alluminio
- Induttanza HF: 0,1 mH
- Densità di flusso HF: 2,14 T
- Materiale diaframma HF: HT Polymer Ring

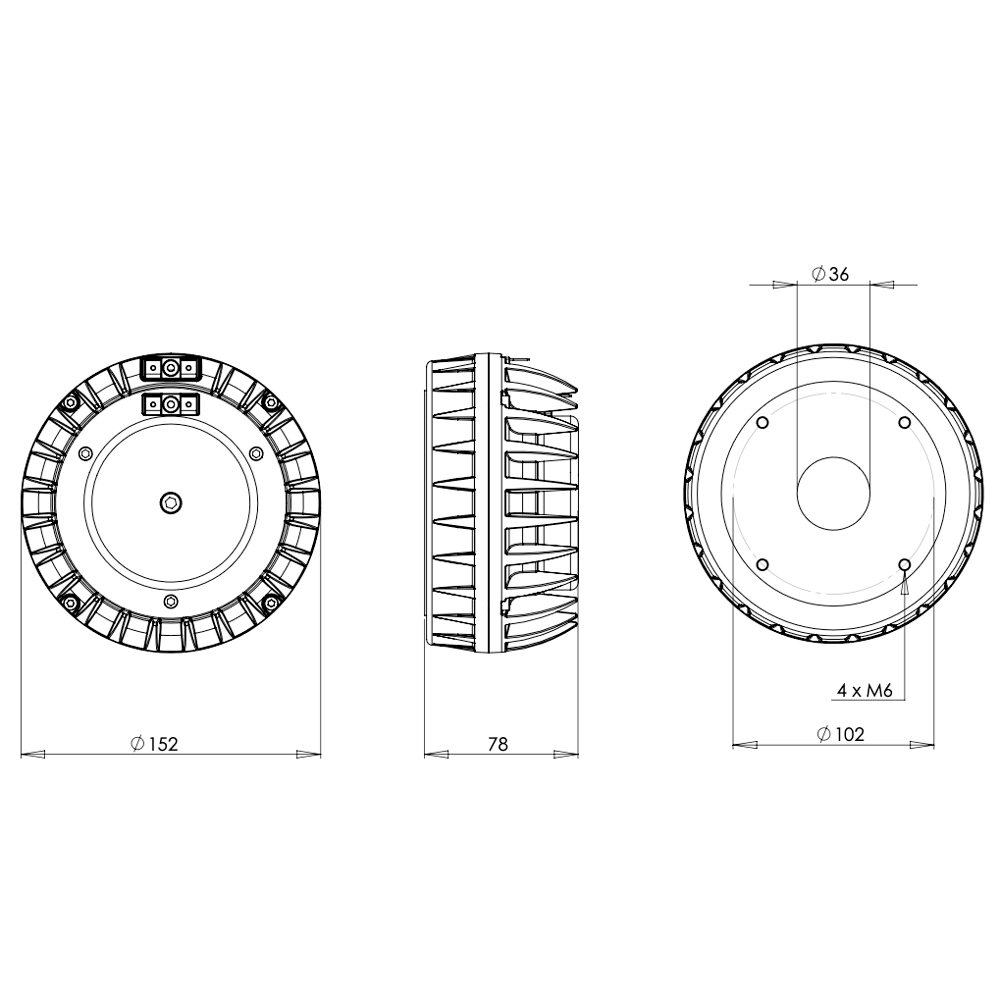

Dimensioni, montaggio e service kit
- Montaggio: quattro fori M6 a 90° su diametro 102 mm
- Diametro esterno: 152 mm
- Profondità totale: 78 mm
- Peso netto: 3,64 kg
- Unità di spedizione: 1 pezzo
- Peso di spedizione: 3,84 kg
- Dimensioni imballo: 170 x 170 x 140 mm
- Diaframma HF di ricambio: MMDDCX464HF8
- Diaframma MF di ricambio: MMDDCX464MF8
- Crossover dedicato: FB464V2
- Crossover alternativo: FB464
- Guide d’onda compatibili indicate: ME464, ME148 e ME464-464
Perché scegliere B&C Speakers DCX464
B&C Speakers DCX464 è consigliato a chi cerca una sorgente coassiale medio-alta di fascia alta, efficiente e progettata per sistemi professionali moderni. Offre gola da 1,4”, design time coherent coaxial ring radiator, sezione MF da 4”, sezione HF da 2,5”, magnete al neodimio, risposta complessiva 300 Hz – 18000 Hz e grande capacità dinamica.
Rispetto a una soluzione con driver separati, il Coassiale HF professionale B&C Speakers DCX464 permette di ridurre lo spazio tra le sorgenti, migliorare la compattezza del sistema e semplificare l’integrazione meccanica in line array e diffusori point-source. Inoltre, la disponibilità dei diaframmi di ricambio MF e HF rende più semplice la manutenzione nel tempo.
In conclusione, è una scelta ideale per diffusori professionali evoluti, line array, point-source, installazioni, touring e progetti custom dove servono coerenza, pressione sonora, intelligibilità e affidabilità B&C Speakers.
