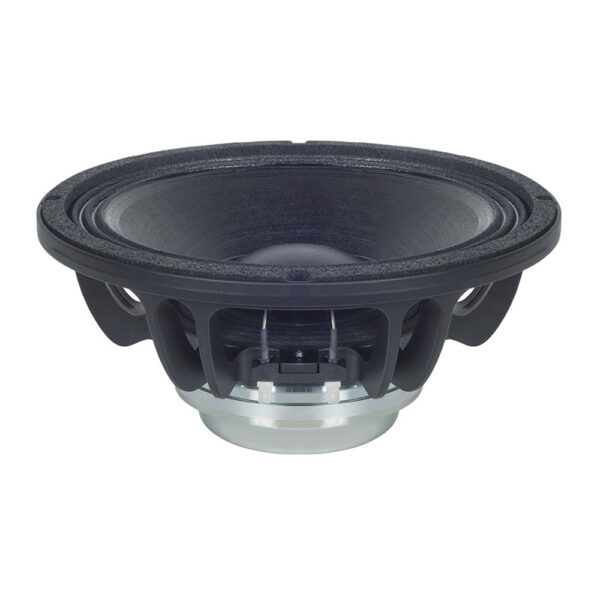

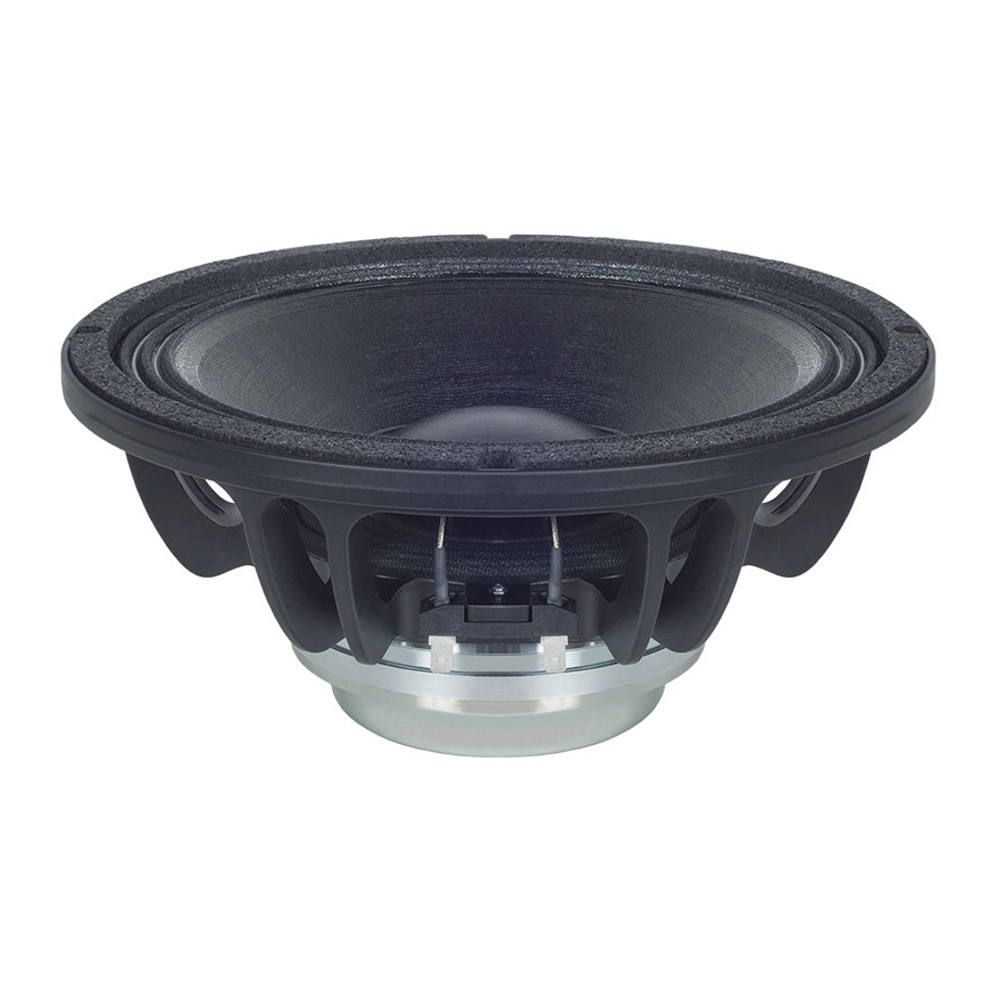

B&C Speakers 10NW76 è un woofer professionale da 10” progettato per offrire potenza elevata, peso contenuto e risposta controllata nei sistemi pro audio compatti.
B&C Speakers 10NW76 è un trasduttore professionale da 10” con magnete al neodimio Ring. Nasce per diffusori compatti ad alte prestazioni, sistemi a due vie, monitor professionali, installazioni, piccoli PA evoluti e progetti custom dove servono efficienza, affidabilità e grande tenuta dinamica.
Il Woofer professionale B&C Speakers 10NW76 è disponibile nelle versioni 4, 8 e 16 ohm. Il link indicato si riferisce alla versione da 4 ohm, con impedenza minima di 4,5 ohm. Questa disponibilità rende il driver molto flessibile nella progettazione di sistemi singoli, configurazioni multiple e diffusori con carico elettrico specifico.
La bobina CCAW da 76 mm, la potenza continuous program di 800 W e la sensibilità di 97,5 dB rendono 10NW76 una scelta molto interessante per cabinet compatti ma energici. Di conseguenza, può lavorare come woofer o midwoofer in sistemi dove servono pressione sonora, controllo e peso ridotto.
Versioni 4, 8 e 16 ohm
B&C Speakers 10NW76 è disponibile in 4, 8 e 16 ohm. Questa caratteristica è molto utile per progettare diffusori con impedenza finale corretta. Infatti, la versione da 4 ohm può essere interessante per massimizzare la potenza disponibile da alcuni amplificatori, mentre le versioni 8 e 16 ohm facilitano configurazioni multiple.
La scelta dell’impedenza deve essere sempre valutata in base ad amplificatore, crossover e numero di trasduttori impiegati. Inoltre, una corretta gestione del carico aiuta a mantenere affidabilità, controllo e prestazioni costanti.
Magnete al neodimio Ring e peso contenuto
Il motore con magnete al neodimio Ring permette di ottenere prestazioni elevate con peso ridotto rispetto a molte soluzioni in ferrite. Questo è un vantaggio concreto nei diffusori trasportabili, nei monitor e nelle installazioni dove il peso complessivo deve restare sotto controllo.
Il peso netto è di 3,8 kg. Quindi 10NW76 offre una costruzione importante, ma ancora molto gestibile per un woofer professionale da 10” con bobina da 3”. Inoltre, il motore Neo contribuisce a una risposta pronta, efficiente e controllata.
Bobina CCAW da 76 mm e 800 W program
La bobina CCAW da 76 mm lavora su formatore in fibra di vetro. Il conduttore CCAW, cioè rame rivestito su alluminio, permette di combinare buona tenuta termica e massa mobile più contenuta rispetto a una bobina interamente in rame. Inoltre, la profondità dell’avvolgimento di 18 mm contribuisce a una buona escursione utile.
Il driver gestisce 400 W nominali e 800 W continuous program. Per sfruttare correttamente questa potenza sono necessari cabinet, accordo reflex, crossover e limiter ben progettati. In questo modo il trasduttore può lavorare con sicurezza anche in applicazioni professionali impegnative.
Anello di demodulazione e traferro ventilato
B&C Speakers 10NW76 utilizza un anello di demodulazione in alluminio, utile per ridurre la distorsione e migliorare la pulizia della gamma media. Inoltre, il traferro della bobina è ventilato per ridurre la compressione di potenza durante l’uso ad alto livello.
Queste soluzioni sono importanti in un woofer compatto ad alte prestazioni. Infatti, aiutano il driver a mantenere maggiore controllo, minore fatica e migliore intelligibilità quando il sistema viene usato con pressioni sonore elevate.
Risposta 65–3500 Hz e sensibilità 97,5 dB
La risposta dichiarata è 65 Hz – 3500 Hz. Questo rende 10NW76 adatto a sistemi a due vie e diffusori compatti dove il woofer deve lavorare con energia nella gamma medio-bassa e salire correttamente verso il punto di incrocio.
La sensibilità media di 97,5 dB è elevata per un trasduttore da 10” con queste caratteristiche. Inoltre, consente di ottenere buona pressione sonora anche in cabinet compatti, mantenendo un rapporto favorevole tra efficienza, potenza e peso.
Cabinet consigliato da 26 dm³
B&C Speakers indica un volume consigliato di 26 dm³ con accordo a 65 Hz. Questo dato è un ottimo punto di partenza per realizzare cabinet reflex compatti e potenti, adatti a monitor, diffusori full range compatti e applicazioni portatili.
Naturalmente, volume, accordo e filtro devono essere adattati all’applicazione reale. Per esempio, un monitor da palco, un diffusore a due vie e un sistema installato possono richiedere scelte diverse. Inoltre, la protezione passa-alto è fondamentale per preservare l’escursione nelle frequenze più basse.
Sospensione triple roll e cono curvilineare
La sospensione triple roll favorisce escursione affidabile e movimento controllato della membrana. Il cono curvilineare contribuisce a una risposta equilibrata nella banda utile. Inoltre, lo spider singolo e il T-Pole completano una struttura pensata per output bilanciato e affidabilità.
Il trattamento WP Waterproof Front Side protegge il lato frontale del cono. Questo rappresenta un vantaggio nelle applicazioni professionali, soprattutto quando il diffusore può essere esposto a condizioni operative variabili. Tuttavia, consigliamo sempre griglie, cabinet adeguati e protezione meccanica corretta.
Prove d’ascolto e informazioni utili
In ascolto, B&C Speakers 10NW76 offre una gamma medio-bassa energica, veloce e molto presente. Il basso è compatto e controllato, mentre la buona sensibilità aiuta a ottenere dinamica anche con cabinet non troppo voluminosi. Inoltre, la risposta fino a 3500 Hz facilita l’integrazione con sezioni HF compatibili.
È indicato per diffusori professionali compatti, monitor, piccoli PA ad alte prestazioni, installazioni e applicazioni custom dove servono potenza, efficienza e peso contenuto. Può essere scelto quando si desidera un woofer da 10” moderno, robusto e adatto a sistemi molto dinamici.
Per ottenere il miglior risultato, consigliamo un progetto accurato del cabinet. Sono importanti volume interno, accordo reflex, frequenza di taglio, pendenza del crossover e protezione passa-alto. Extrasound può assisterti nella progettazione del box, nell’abbinamento con driver HF e nell’ottimizzazione del sistema.
Specifiche tecniche
- Modello: B&C Speakers 10NW76
- Tipologia: driver LF / woofer professionale compatto
- Diametro nominale: 10” / 250 mm
- Impedenza nominale: disponibile in 4, 8 e 16 ohm; pagina indicata versione 4 ohm
- Impedenza minima: 4,5 ohm nella versione 4 ohm
- Sensibilità media: 97,5 dB SPL 1 W / 1 m
- Potenza nominale: 400 W
- Potenza continuous program: 800 W
- Risposta in frequenza: 65 Hz – 3500 Hz
- Diametro bobina: 76 mm / 3”
- Materiale bobina: CCAW, copper clad aluminum wire
- Formatore bobina: fibra di vetro
- Profondità avvolgimento: 18 mm
- Profondità traferro: 10 mm
- Densità di flusso: 1,35 T
- Magnete: neodimio Ring
- Anello di demodulazione: alluminio, per bassa distorsione
- Ventilazione: traferro bobina ventilato per ridurre la compressione di potenza
- Sospensione: triple roll
- Forma cono: curvilineare
- Spider: singolo
- Pole design: T-Pole
- Trattamento cono: WP Waterproof Front Side
- Volume consigliato: 26 dm³
- Accordo consigliato: 65 Hz

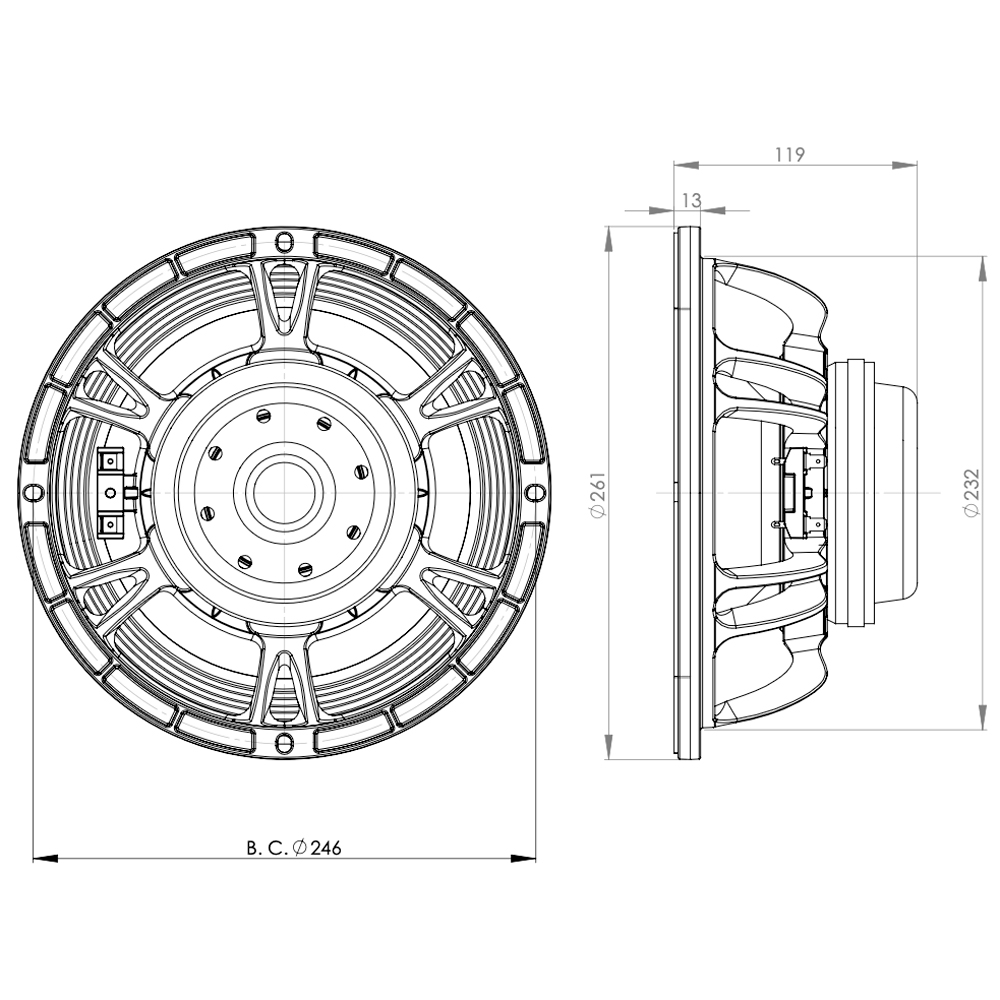

- Diametro esterno: 261 mm
- Diametro circonferenza bulloni: 246 mm
- Diametro foro di montaggio: 233 mm
- Profondità totale: 119 mm
- Spessore flangia e guarnizione: 13 mm
- Volume occupato dal driver: 1,5 dm³
- Peso netto: 3,8 kg
- Peso di spedizione: 4,4 kg
- Dimensioni imballo: 295 x 314 x 175 mm
- Kit riconatura versione 4 ohm: RCK10NW764
- Utilizzo consigliato: diffusori professionali compatti, sistemi a due vie, monitor, piccoli PA ad alte prestazioni, installazioni, cabinet reflex compatti e applicazioni custom leggere
Parametri Thiele & Small principali
- Fs: 67 Hz – frequenza di risonanza del trasduttore in aria libera; aiuta a capire quanto il driver può scendere in gamma bassa.
- Re: 3 ohm – resistenza elettrica della bobina in corrente continua nella versione 4 ohm; utile per il progetto elettrico e il calcolo del carico.
- Qes: 0,20 – fattore di merito elettrico; indica il controllo esercitato dal motore magnetico sulla membrana.
- Qms: 7 – fattore di merito meccanico; descrive le perdite meccaniche del sistema mobile, come sospensione e spider.
- Qts: 0,19 – fattore di merito totale; combina Qes e Qms ed è molto utile per valutare il tipo di caricamento acustico più adatto.
- Vas: 17,8 dm³ – volume equivalente della sospensione; aiuta a stimare il comportamento del driver nel cabinet.
- Sd: 320 cm² – superficie effettiva della membrana; influisce sulla quantità d’aria spostata dal trasduttore.
- Efficienza η0: 2,64% – rendimento di conversione elettroacustica; indica quanta energia elettrica viene trasformata in energia sonora.
- Xmax: 6,5 mm – escursione lineare massima della bobina; utile per valutare tenuta dinamica e distorsione a livelli elevati.
- Xvar: 7,5 mm – escursione entro cui il comportamento del driver resta controllato; aiuta a capire il margine operativo reale.
- Mms: 45,4 g – massa mobile complessiva di membrana, bobina e sospensioni; influisce su rapidità, efficienza e risposta ai transienti.
- BL: 17 Tm – forza del motore magnetico; un valore più alto indica maggiore controllo sulla membrana.
- Le: 0,53 mH – induttanza della bobina; influenza la risposta alle frequenze più alte e l’interazione con il crossover.
- EBP: 335 Hz – rapporto Fs/Qes; parametro indicativo utile per valutare il tipo di impiego e il comportamento del trasduttore.
Perché scegliere B&C Speakers 10NW76
B&C Speakers 10NW76 è indicato per chi cerca un woofer da 10” leggero, potente ed efficiente. Offre magnete al neodimio Ring, bobina CCAW da 76 mm, 800 W continuous program, sensibilità di 97,5 dB, anello di demodulazione in alluminio e traferro ventilato. Inoltre, il cabinet consigliato da 26 dm³ facilita la realizzazione di sistemi compatti e prestanti.
Rispetto a molti woofer da 10” meno specialistici, il Woofer professionale B&C Speakers 10NW76 offre maggiore tenuta in potenza, migliore efficienza e una struttura Neo più adatta a diffusori trasportabili. Inoltre, la disponibilità in 4, 8 e 16 ohm lo rende molto flessibile nella progettazione.
In conclusione, è una scelta consigliata per diffusori professionali compatti, monitor, piccoli PA evoluti e sistemi custom leggeri. È perfetto quando servono potenza elevata, peso contenuto, risposta controllata e affidabilità B&C Speakers.
